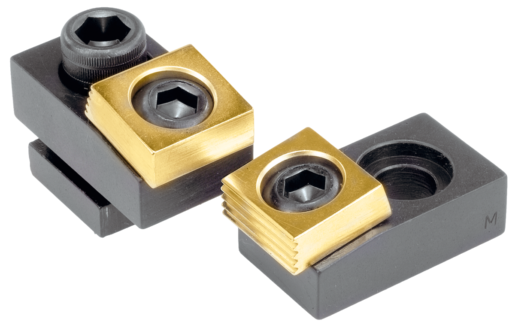

K0026Zaciski mimośrodowe z tarczką sześciokątną |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Śruba mimośrodowa – stal ulepszana cieplnie. Tarczka sześciokątna – mosiądz. Wersja:Śruba ulepszona cieplnie do 10.9 i oksydowana.Wskazówka:Dzięki niewielkiej wysokości zaciski mimośrodowe z tarczką sześciokątną pozwalają na rozwiązanie szeregu problemów związanych z mocowaniem w urządzeniach i przyrządach. Mosiężna tarczka zapewnia stabilne i pewne mocowanie przedmiotów obrabianych, a równocześnie chroni materiał przed uszkodzeniem. Dzięki zastosowaniu wielu zacisków mimośrodowych można wyposażać nawet całe palety.
"A" = odległość od przedmiotu obrabianego do środka gwintu (śruby zaciskowej).Na zapytanie:Zapasowe śruby mimośrodowe.Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Nr Zamówienia | A | D | H | L | SW | SW1 | S1 (droga zaciskania) | Siła zacisku kN | Maks. moment dokręcania Nm | CAD | Osp. | Cena | Zamów |
---|
K0026.04 | 3,8 | M4 | 2,8 | 10 | 8 | 3 | 0,8 | 0,9 | 2,2 |  | | 31,53 PLN | | K0026.06 | 7,8 | M6 | 4,8 | 12 | 16 | 4 | 1 | 3,4 | 8,5 |  | | 33,65 PLN | | K0026.08 | 10,2 | M8 | 4,8 | 15 | 20,6 | 5 | 1 | 3,6 | 11,3 |  | | 42,16 PLN | | K0026.10 | 10,2 | M10 | 6,4 | 20 | 20,6 | 7 | 1,6 | 9,0 | 28,06 |  | | 37,93 PLN | | K0026.12 | 12,7 | M12 | 9,5 | 25 | 25,4 | 8 | 2 | 18,0 | 88 |  | | 52,64 PLN | | K0026.16 | 15 | M16 | 12,7 | 30 | 30,2 | 12 | 2,5 | 27,0 | 135 |  | | 78,40 PLN | |
