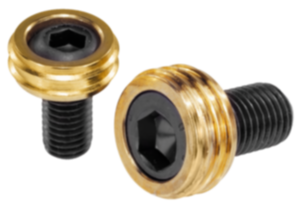

K0025Zaciski mimośrodowe z tarczką ząbkowaną |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Tarczka ząbkowana – stal do nawęglania.
Śruba mimośrodowa – stal ulepszana cieplnie.Wersja:Śruba ulepszona cieplnie do 10.9 i oksydowana.
Tarczka hartowana i anodowana.Wskazówka:Hartowana tarczka ząbkowana nadaje się do mocowania detali surowych (plastrów walcówki, odlewów i odkuwek).

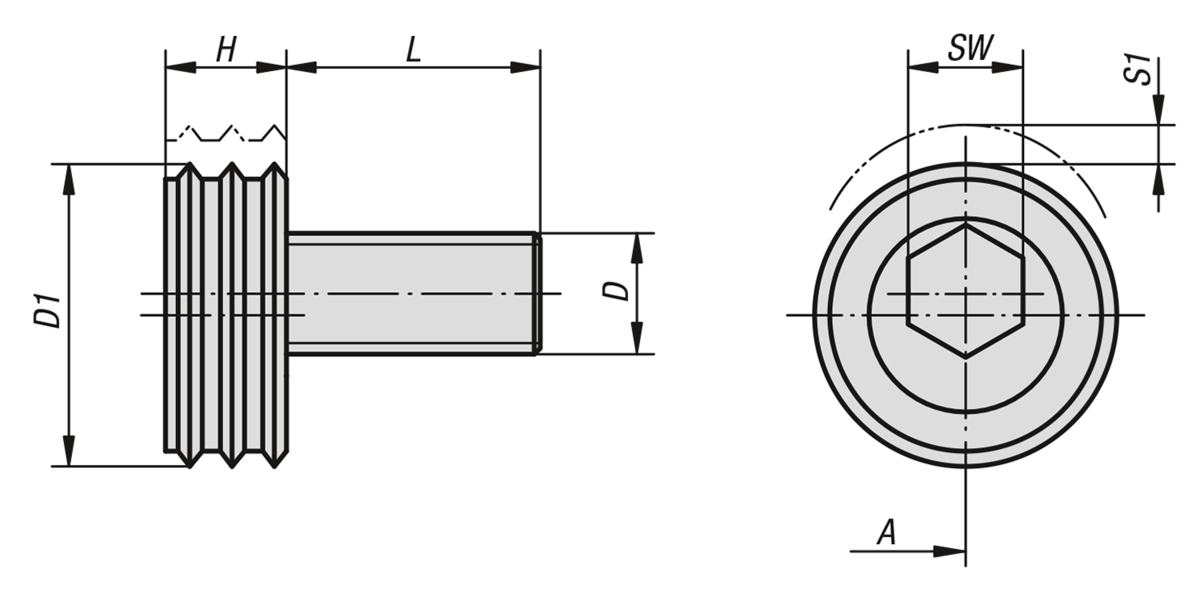

„A” = odległość od przedmiotu obrabianego do środka gwintu (śruba mocująca).Na zapytanie:Zapasowe śruby mimośrodowe.Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
| Nr Zamówienia | A | D
| D1 | L | H | SW | S1
(droga
zaciskania) | Siła
zacisku
kN | Maks. moment
dokręcania
Nm | CAD | Osp. | Cena | Zamów |
|---|
| K0025.12 | 12,7 | M12 | 25,4 | 22,5 | 9,6 | 8 | 2 | 18 | 88 |  | | 91,34 PLN | | | K0025.16 | 15 | M16 | 30,1 | 26,8 | 12,7 | 12 | 2,5 | 27 | 135 | | | 118,57 PLN | |
