Zaciski mimośrodowe kształtowe
K0022

Zaciski mimośrodowe kształtowe

powrót

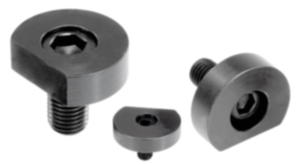

Opis artykułu/ilustracje produktu

OpisMateriał:Śruba mimośrodowa – stal stopowa.
Płytka dociskowa – stal.
Wersja:Śruba mimośrodowa oksydowana.
Płytka dociskowa oksydowana.
Wskazówka:Zacisk mimośrodowy posiada tarczkę, której popoprzez frezowanie można nadać kontur przedmiotu obrabianego. Wynika z tego kształtowe mocowanie detali o formach okrągłych, konturowych lub nieregularnych. Spłaszczona krawędź ma ten sam rozstaw od środka śruby jak w przypadku zacisku mimośrodowego K0026, w związku z tym tarcze można zamieniać w razie potrzeby.

„A” = odległość od przedmiotu obrabianego do środka gwintu (śruba mocująca).
„D1 min.” = wymiar dla frezownia konturowego.
Na zapytanie:Zapasowe śruby mimośrodowe.Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0022 Zaciski mimośrodowe kształtowe 165 kB

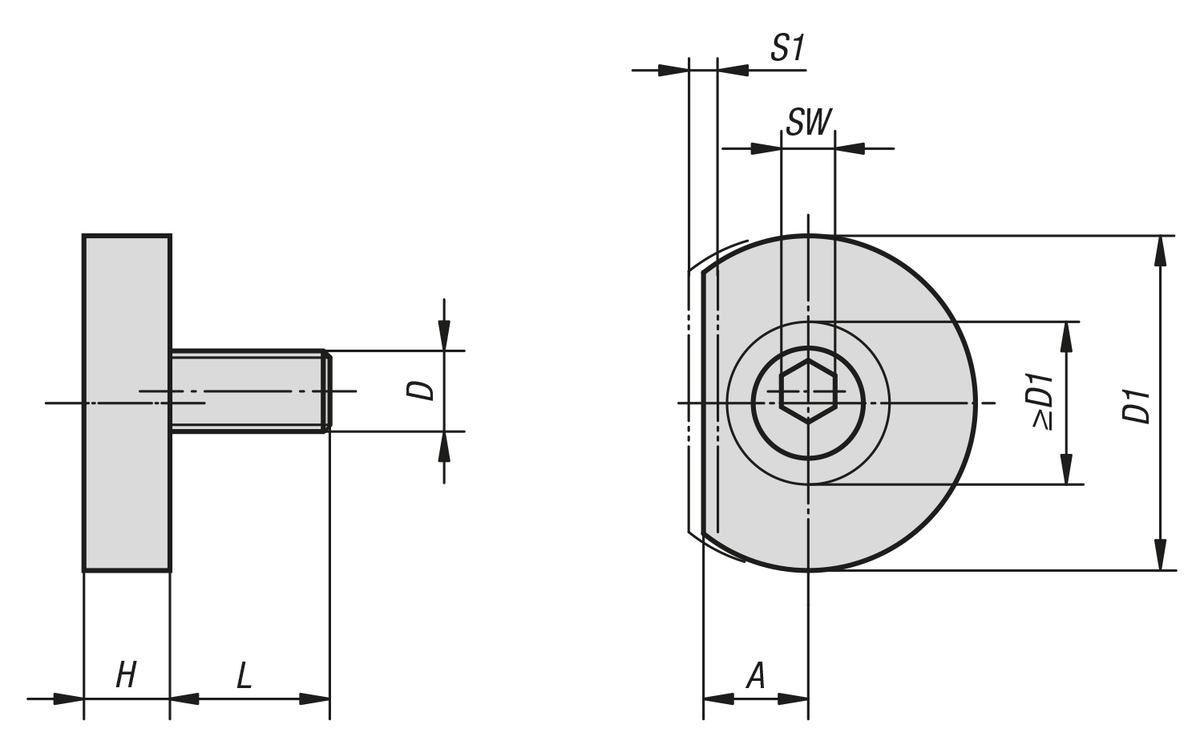

Rysunki

Zaciski mimośrodowe kształtowe

Wybór/filtr artykułów

Nr ZamówieniaAD

D1D1
min.
HLSWS1
(droga
zaciskania)
Siła
zacisku
kN
CADOsp.CenaZamów
K0022.067,8M624,912,16,411,941,013,3 142,77 PLN
K0022.1010,2M1031,217,28,91871,528,9 158,33 PLN
K0022.1212,7M1237,622,411,422,982,0317,8 194,04 PLN
K0022.1615M1643,926,11428,6122,5426,7 237,42 PLN
