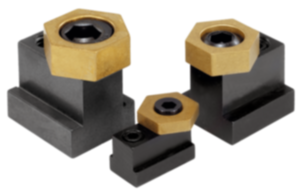

K0027Zaciski mimośrodowe do rowków teowych |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Stal ulepszana cieplnie.

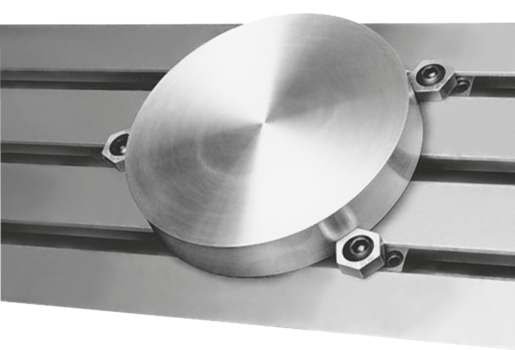

Tarczka sześciokątna – mosiądz.Wersja:Ulepszone cieplnie do 10.9 i oksydowane.Wskazówka:Zaciski mimośrodowe z tarczką sześciokątną i nakrętką teową można mocować bezpośrednio na stole maszynowym lub w płytach z rowkami teowymi. Element mocuje się w rowku teowym za pomocą śruby dociskowej bez łba. Aby uniknąć odciśnięć na dnie rowka teowego, zaleca się stosowanie cienkich podkładek.Na zapytanie:Zapasowe śruby mimośrodowe.Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|

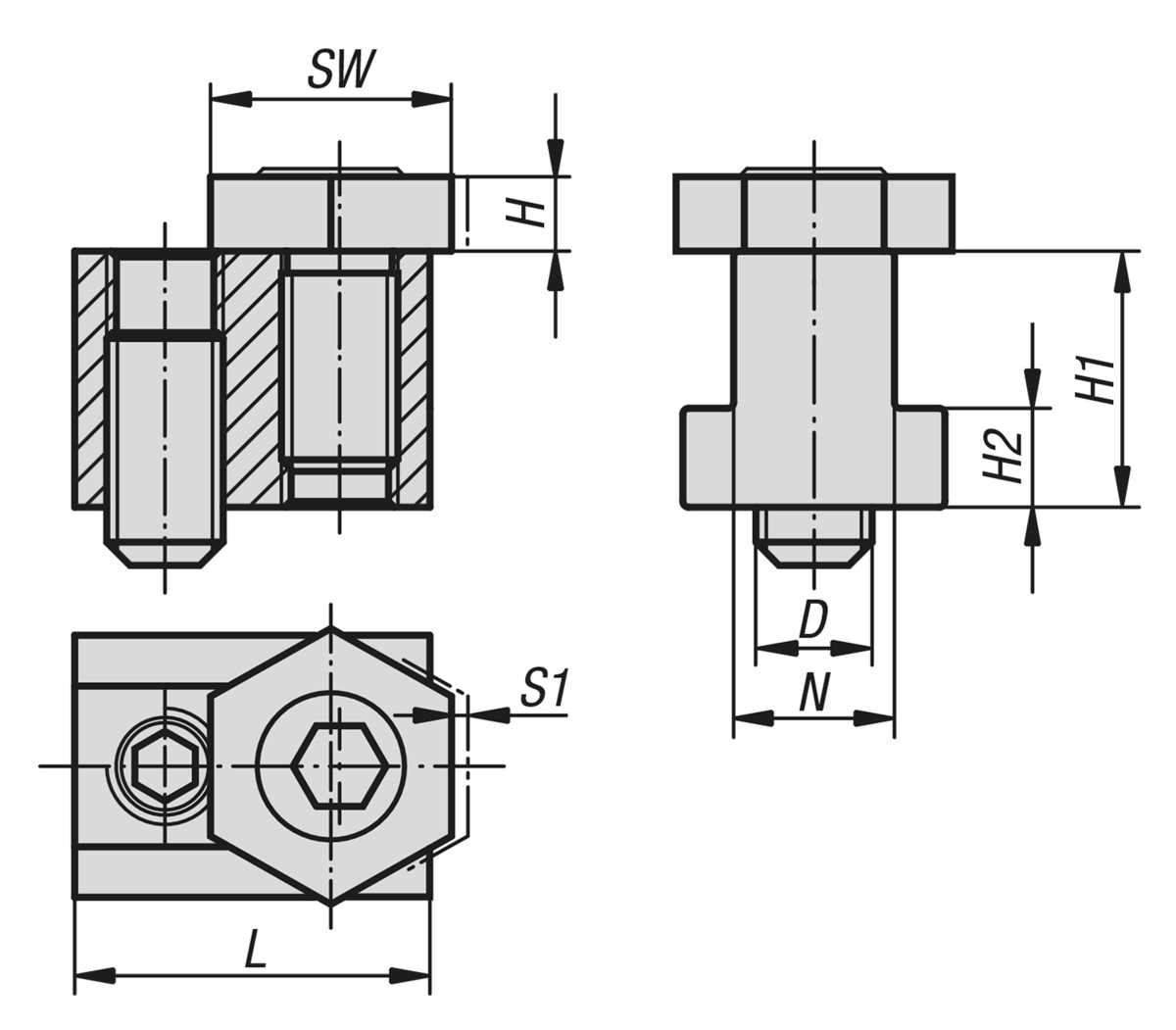

| Nr Zamówienia | D
| N | H | H1 | H2 | L | SW | S1
(droga
zaciskania) | Siła
zacisku
kN | CAD | Osp. | Cena | Zamów |
|---|
| K0027.08 | M6 | 8 | 4,8 | 9,6 | 4,5 | 23 | 16 | 1 | 3,4 |  | | 149,71 PLN | | | K0027.10 | M6 | 10 | 4,8 | 14 | 4,5 | 23 | 16 | 1 | 3,4 | | | 134,57 PLN | | | K0027.12 | M8 | 12 | 4,8 | 15,5 | 6,5 | 28 | 21 | 1 | 3,6 | | | 139,50 PLN | | | K0027.14 | M10 | 14 | 6,4 | 22 | 8,5 | 30,5 | 21 | 1,6 | 9 | | | 145,48 PLN | | | K0027.16 | M12 | 16 | 9,5 | 22,5 | 9 | 30,5 | 25 | 2 | 18 | | | 145,48 PLN | | | K0027.18 | M12 | 18 | 9,5 | 28,5 | 10 | 34,5 | 25 | 2 | 18 | | | 156,48 PLN | | | K0027.20 | M16 | 20 | 12,7 | 32 | 12 | 39 | 30 | 2,5 | 27 | | | 235,24 PLN | | | K0027.22 | M16 | 22 | 12,7 | 38,2 | 14 | 44 | 30 | 2,5 | 27 | | | 304,60 PLN | |
