Opis artykułu/ilustracje produktu

OpisMateriał:Korpus – profil aluminiowy.
Klin – stal do nawęglania.
Wersja:Korpus anodowany.
Klin oksydowany.
Wskazówka:Stosując rozpieracz klinowy, można jednocześnie zamocować dwa przedmioty obrabiane. Dwustronny rozpieracz klinowy najlepiej nadaje się do mocowania przedmiotów walcowych i prostopadłościennych. Małe rozmiary pozwalają na oszczędne mocowanie wielogniazdowe.Wskazówka dotycząca planu:
Po zamocowaniu powinna być osiągnięta podana w tabeli wartość wymiaru B1 maks.
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0037 Rozpieracze klinowe 174 kB

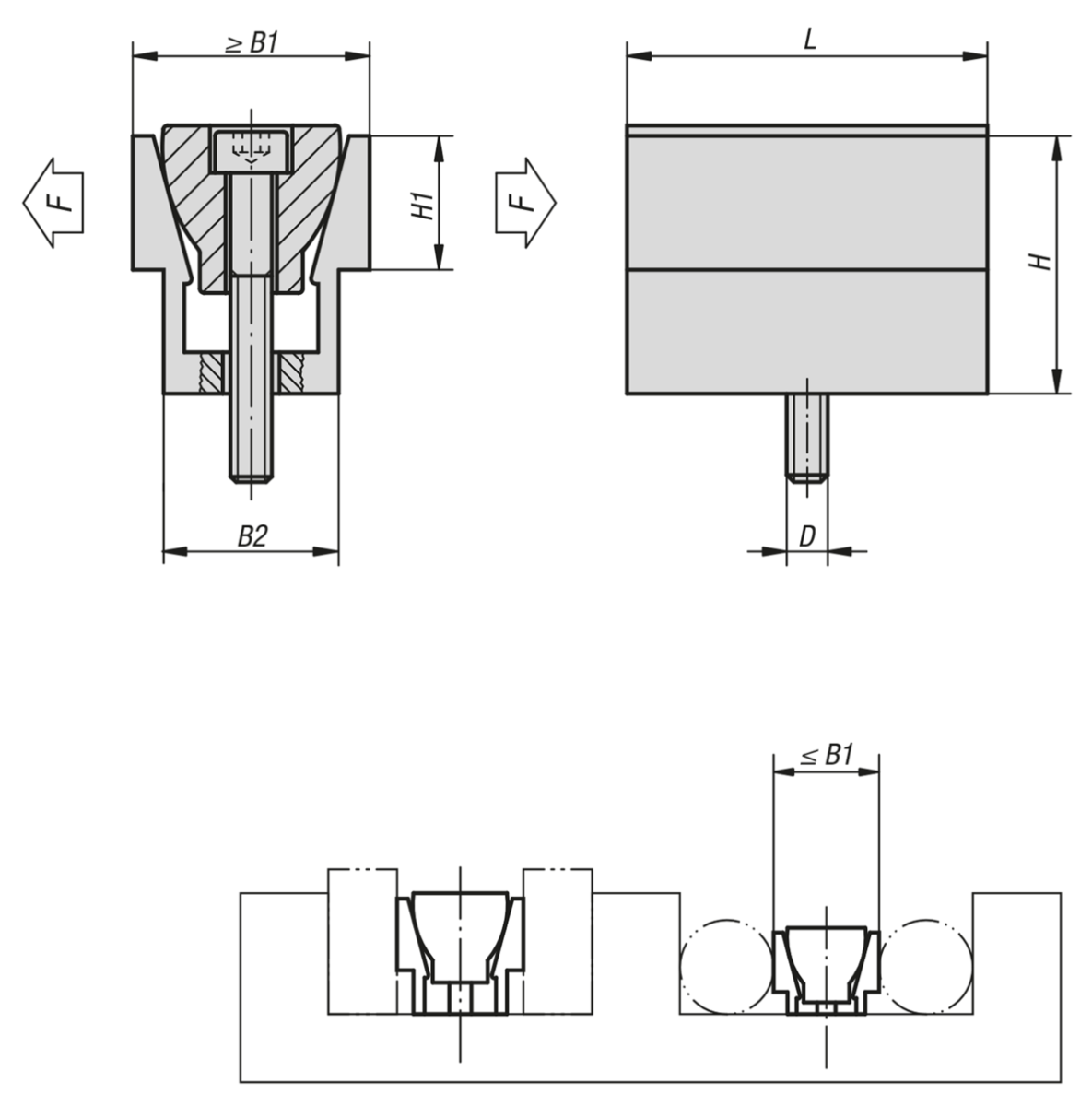

Rysunki

Rozpieracze klinowe

Wybór/filtr artykułów

Nr Zamówienia

DLB1
min. - maks.
B2HH1maks. siła
zacisku
kN
Maks. moment
dokręcania
Nm
CADOsp.CenaZamów
K0037.04M4X1615,912,3 - 13,110,412,75,62,23,4 50,46 PLN
K0037.06M6X2523,818,6 - 19,916,1199,56,714,3 70,01 PLN
K0037.08M8X3031,724,8 - 26,620,825,412,78,914,5 80,82 PLN
K0037.12M12X5047,637,3 - 39,730,838,11915,638,4 366,21 PLN
K0037.16M16X6063,549,7 - 52,841,250,825,426,774,6 563,04 PLN
