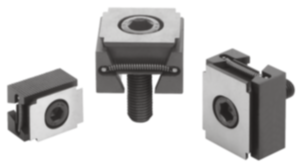

Rozpieracze klinowe powierzchnie mocowania gładkie lub żłobkowane
K0039

Rozpieracze klinowe powierzchnie mocowania gładkie lub...

powrót

Opis artykułu/ilustracje produktu

OpisMateriał:Klin i szczęki – stal ulepszona cieplnie.Wersja:Klin i szczęki – hartowane, czarne.Wskazówka:Rozpieracze klinowe nadają się do przyrządów wielogniazdowych. Powierzchnie klinów pozwalają na osiągnięcie dużych sił mocujących.
Rozpieracze klinowe można mocować, do wyboru, w otworach gwintowanych lub w rowkach teowych. Podczas wkręcania śruby mocującej szczęki rozsuwają się i dociskają przedmioty obrabiane do stałych oporów przyrządu obróbkowego.
Podłużny otwór w klinie pozwala na przesuwanie rozpieraczy klinowych lub wyrównanie do tolerancji.

Droga przesuwania:
M8 = ±0,5 mm
M10 = ±1,0 mm
M12 = ±1,0 mm
M16 = ±1,5 mm

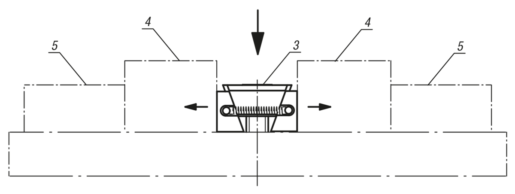

Wskazówka dotycząca planu:
D) śruba z łbem walcowym DIN 6912

1) Powierzchnie mocowania gładkie
2) Powierzchnie mocowania ryflowane
3) Rozpieracze klinowe
4) Przedmiot obrabiany
5) Stały ogranicznik
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0039 Rozpieracze klinowe powierzchnie mocowania gładkie lub żłobkowane 199 kB

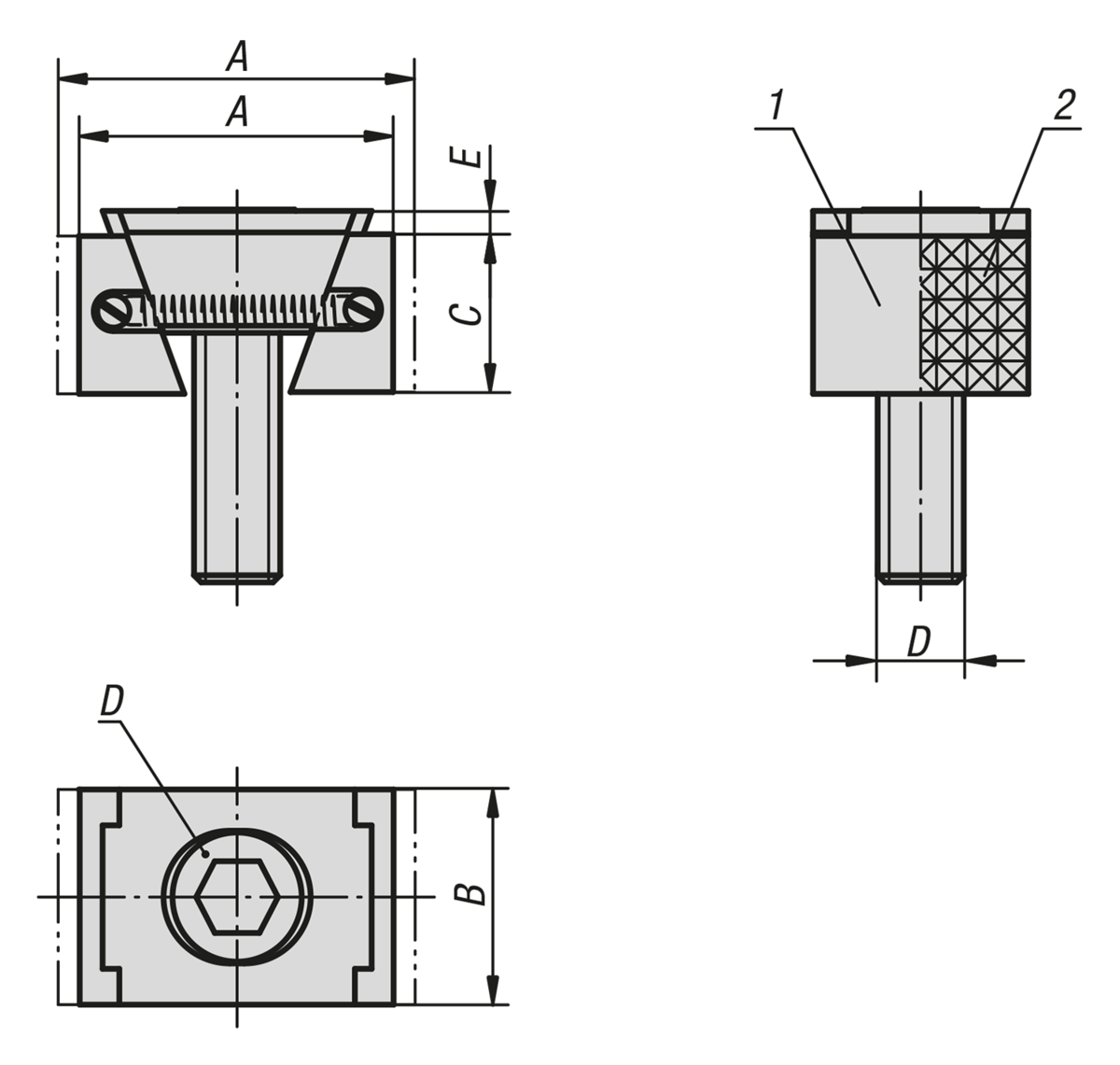

Rysunki

Rozpieracze klinowe powierzchnie mocowania gładkie lub żłobkowane

Wybór/filtr artykułów

Nr ZamówieniaWersja 1Wersja 2A
min.
A
max.
BCDEmaks. siła
zacisku
kN
Maks. moment
dokręcania
Nm
CADOsp.CenaZamów
K0039.1108gladkiwąski30,533,52415M8X2521525 388,83 PLN
K0039.1110gladkiwąski32372819M10X253,52049 514,42 PLN
K0039.1112gladkiwąski4449,53022M12X403,53085 570,78 PLN
K0039.1116gladkiwąski55624029M16X60450210 809,20 PLN
K0039.2108ryflowanywąski30,533,52415M8X2521525 415,95 PLN
K0039.2110ryflowanywąski32372819M10X253,52049 550,37 PLN
K0039.2112ryflowanywąski4449,53022M12X403,53085 595,21 PLN
K0039.2116ryflowanywąski55624029M16X60450210 857,73 PLN
K0039.1208gladkiszeroki30,533,53015M8X2521525 482,99 PLN
K0039.1210gladkiszeroki32373819M10X253,52049 602,15 PLN
K0039.1212gladkiszeroki4449,54822M12X403,53085 702,51 PLN
K0039.1216gladkiszeroki55624829M16X60450210 903,23 PLN
K0039.2208ryflowanyszeroki30,533,53015M8X2521525 518,43 PLN
K0039.2210ryflowanyszeroki32373819M10X253,52049 633,68 PLN
K0039.2212ryflowanyszeroki4449,54822M12X403,53085 742,44 PLN
K0039.2216ryflowanyszeroki55624829M16X60450210 953,69 PLN
