Grupy towarów
Rozpieracze klinowe powierzchnie mocowania żłobkowane
K0040

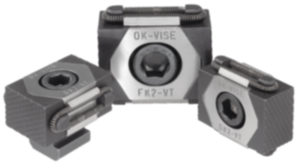

Rozpieracze klinowe powierzchnie mocowania żłobkowane

powrót

Opis artykułu/ilustracje produktu

OpisMateriał:Korpus, szczęki – stal narzędziowa.Wersja:Korpus hartowany.
Szczęki hartowane (49-51 HRC) i oksydowane.
Powierzchnie klinów szlifowane.
Wskazówka:

Rozpieracze klinowe dzięki swojej zwartej budowie szczególnie nadają się do wielokrotnego mocowania w poziomie lub pionie. Hartowane i szlifowane powierzchnie klinów pozwalają na osiągnięcie dużych sił mocujących.
Odpowiednie rozpieracze klinowe można, do wyboru, mocować w otworach indeksujących lub w rowkach teowych. Podczas wkręcania śruby z łbem walcowym DIN 912 oba segmenty rozpieracza rozsuwają się i dociskają przedmioty obrabiane do elementów separujących.

Szczęki w wersji K0040.08 oraz K0040.0810 nie są żłobkowane.

Podłużny otwór pozwala na przesuwanie rozpieraczy klinowych.

Droga przesuwu wynosi w zależności do numeru katalogowego:
K0040.08 = ±0,5 mm
K0040.12 = ±1,0 mm
K0040.16 = ±1,5 mm

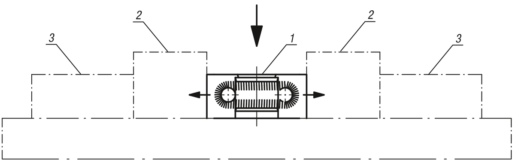

Wskazówka dotycząca planu:
D) śruba z łbem walcowym DIN 912
1) Rozpieracze klinowe
2) Przedmiot obrabiany
3) Stały ogranicznik
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0040 Rozpieracze klinowe powierzchnie mocowania żłobkowane 267 kB

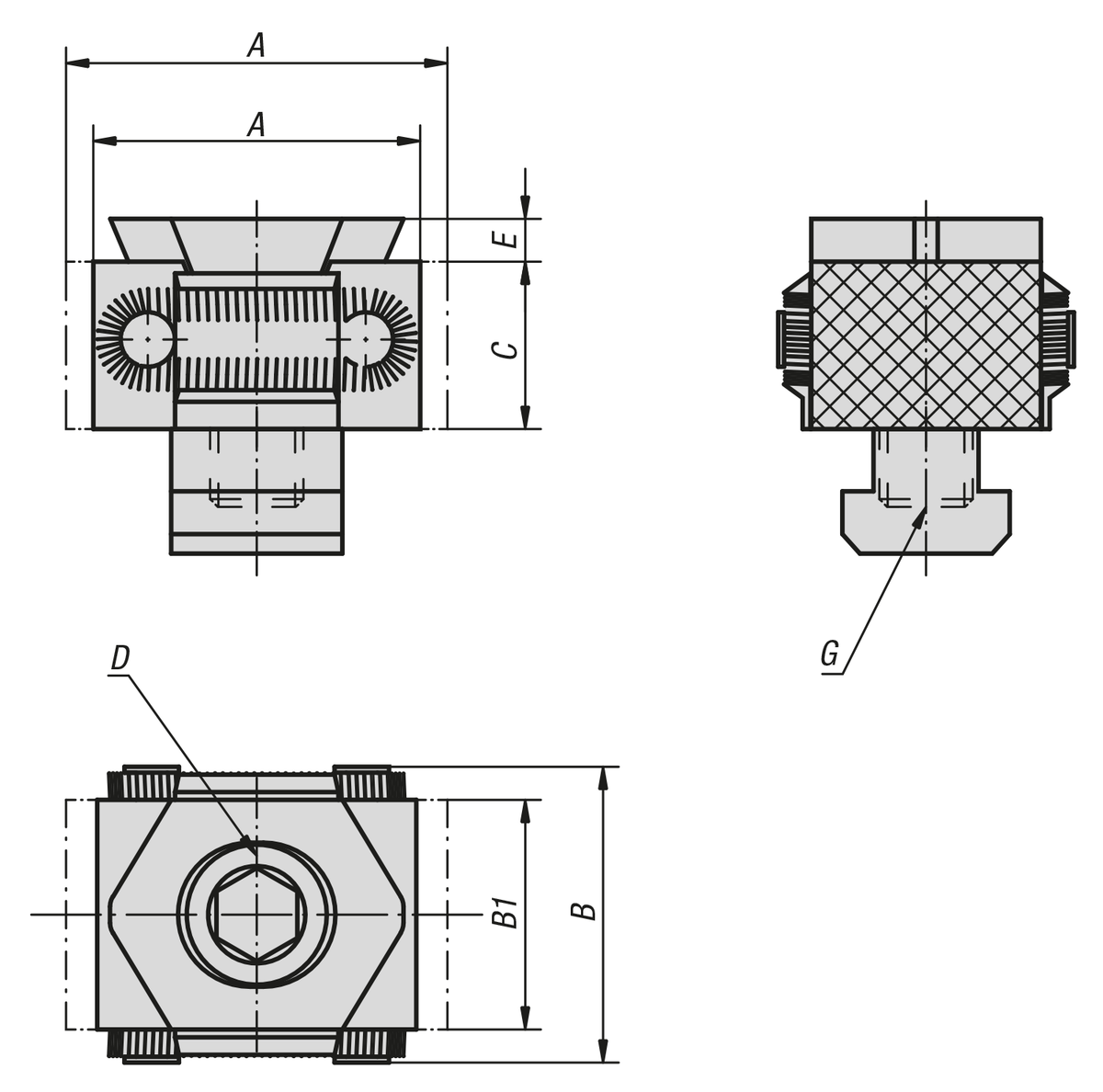

Rysunki

Rozpieracze klinowe powierzchnie mocowania żłobkowane

Wybór/filtr artykułów

Nr ZamówieniaWersjaA
min.
A
max.
BB1CDEWykonanieGmaks. siła
zacisku
kN
Maks. moment
dokręcania
Nm
CADOsp.CenaZamów
K0040.08gladki2731292115M8X252,5--1525 380,02 PLN
K0040.0810gladki2731292115M8X252,5do rowka teowego101525 380,02 PLN
K0040.12ryflowany4249413022M12X404--3085 589,30 PLN
K0040.1214ryflowany4249413022M12X304do rowka teowego-3085 589,30 PLN
K0040.16ryflowany5766564229M16X605--50210 973,85 PLN
K0040.1618ryflowany5766564229M16X505do rowka teowego-50210 973,85 PLN
