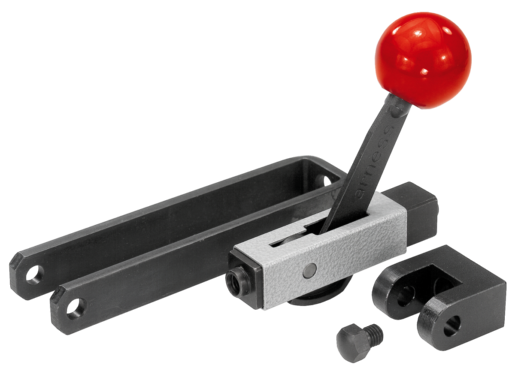

K0021Mechanizm mocujący „arness” |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Stal.
Gałka kulista – duroplast PF 31.Wersja:Obudowa srebrnoszara, lakier młotkowy.
Wszystkie pozostałe części oraz dodatkowe części – oksydowane.

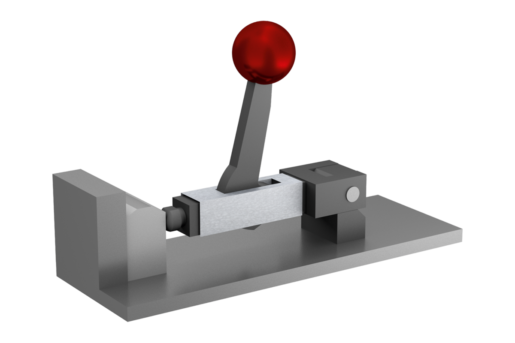

Gałka kulista – czerwona.Wskazówka:Skok wstępny wynosi 12 mm; W zakresie krótkiego skoku zaciskania, 1,5 mm, ruch jest samohamowny w każdym położeniu. Z tego wynika możliwość pewnego mocowania przedmiotów obrabianych o tolerancji do 1 mm. Mechanizm mocujący "arness" można zamontować w każdej pozycji, poziomej i pionowej.
W celu indywidualnego dostosowania do różnych warunków, opracowano liczne znormalizowane części dodatkowe. Oferowane są jako wyposażenie dodatkowe. Wszystkie mocno obciążane części mechanizmu krzywkowego oraz element dociskowy
są utwardzone dyfuzyjnie.
Największa dopuszczalna siła zacisku wynosi 4905 N.Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Rysunki (przegląd ogólny) |
Nr Zamówienia
| Wymiary | CAD | Osp. | Cena | Zamów |
|---|
| K0021.01 | zobacz rysunek |  | | 594,34 PLN | |
|
|
