Grupy towarów
Elementy z dokładnością do 1,5 mm można bezpiecznie zamocować za pomocą elementu zaciskowego "Actima".
K0020

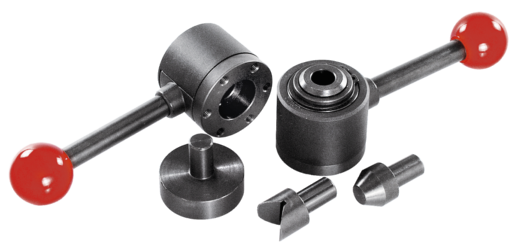

Mechanizm mocujący „actima”

powrót

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły
OpisMateriał:Stal.
Obudowa – termoplast.
Gałka kulista – duroplast PF 31.
Części dodatkowe – stal.
Wersja:oksydowana.
Obudowa czarna.

Gałka kulista czerwona.
Części dodatkowe oksydowane.
Wskazówka:Skok wstępny wynosi 10 mm; W zakresie krótkiego
skoku zaciskania, 2 mm, ruch jest samohamowny w
każdym położeniu. Z tego wynika możliwość pewnego
mocowania przedmiotów obrabianych o tolerancji
do 1,5 mm. Mechanizm mocujący "actima" można
zamontować w każdej pozycji, poziomej i pionowej.
Znormalizowane części dodatkowe dają większe możliwości zastosowania. Oferowane są jako
wyposażenie dodatkowe.
Wszystkie mocno obciążane części mechanizmu
krzywkowego są utwardzone dyfuzyjnie (tuleja
dociskowa i części dodatkowe - tylko na życzenie).
Największa dopuszczalna siła zacisku wynosi 4905 N.
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0020 Mechanizm mocujący „actima” 272 kB

Rysunki (przegląd ogólny)

Mechanizm mocujący „actima”
Mechanizm mocujący „actima”

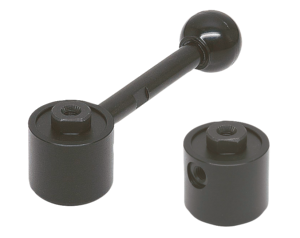

Mechanizm mocujący „actima” z osią poprzeczną w otworze

Więcej informacji

Rysunki

Mechanizm mocujący „actima” z osią poprzeczną w otworze

Wybór/filtr artykułów

Nr Zamówienia

Wersja

CADOsp.CenaZamów
K0020.10po prawej stronie / docisk 624,58 PLN
K0020.15po prawej stronie / naciąg 624,58 PLN
K0020.20po lewej stronie / docisk 624,58 PLN
K0020.25po lewej stronie / naciąg 624,58 PLN

Mechanizm mocujący „actima” z otworem przelotowym

Więcej informacji

Rysunki

Mechanizm mocujący „actima” z otworem przelotowym

Wybór/filtr artykułów

Nr Zamówienia

Wersja

CADOsp.CenaZamów
K0020.30po prawej stronie / docisk 672,19 PLN
K0020.35po prawej stronie / naciąg 672,19 PLN
K0020.40po lewej stronie / docisk 672,19 PLN
K0020.45po lewej stronie / naciąg 672,19 PLN

Części dodatkowe „actima”

Więcej informacji

Rysunki

Części dodatkowe „actima”

Wybór/filtr artykułów

Nr Zamówienia

NazwaCADOsp.CenaZamów
K0020.02Talerzyk 71,62 PLN
K0020.03Stożek 52,42 PLN
K0020.04Pryzma 79,68 PLN
