Kostki dociskowe mimośrodowe boczne
K0036

Kostki dociskowe mimośrodowe boczne

powrót

Opis artykułu/ilustracje produktu

OpisMateriał:Stal.Wersja:Korpus ulepszony cieplnie i oksydowany.
Element zaciskowy utwardzony dyfuzyjnie i mosiądzowany.
Wskazówka:Za pomocą zacisków mimośrodowych można tworzyć ekonomiczne i zwarte przyrządy mocujące wielogniazdowe.
W przyrządach wielogniazdowych można wykorzystać tylną część korpusu kostki jako opór dla sąsiedniego detalu.
Zalecany montaż w rowku o szerokości B +0,05 mm. Wysokość roboczą płytki dociskowej można zmieniać, dobierając głębokość rowka.
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0036 Kostki dociskowe mimośrodowe boczne 321 kB

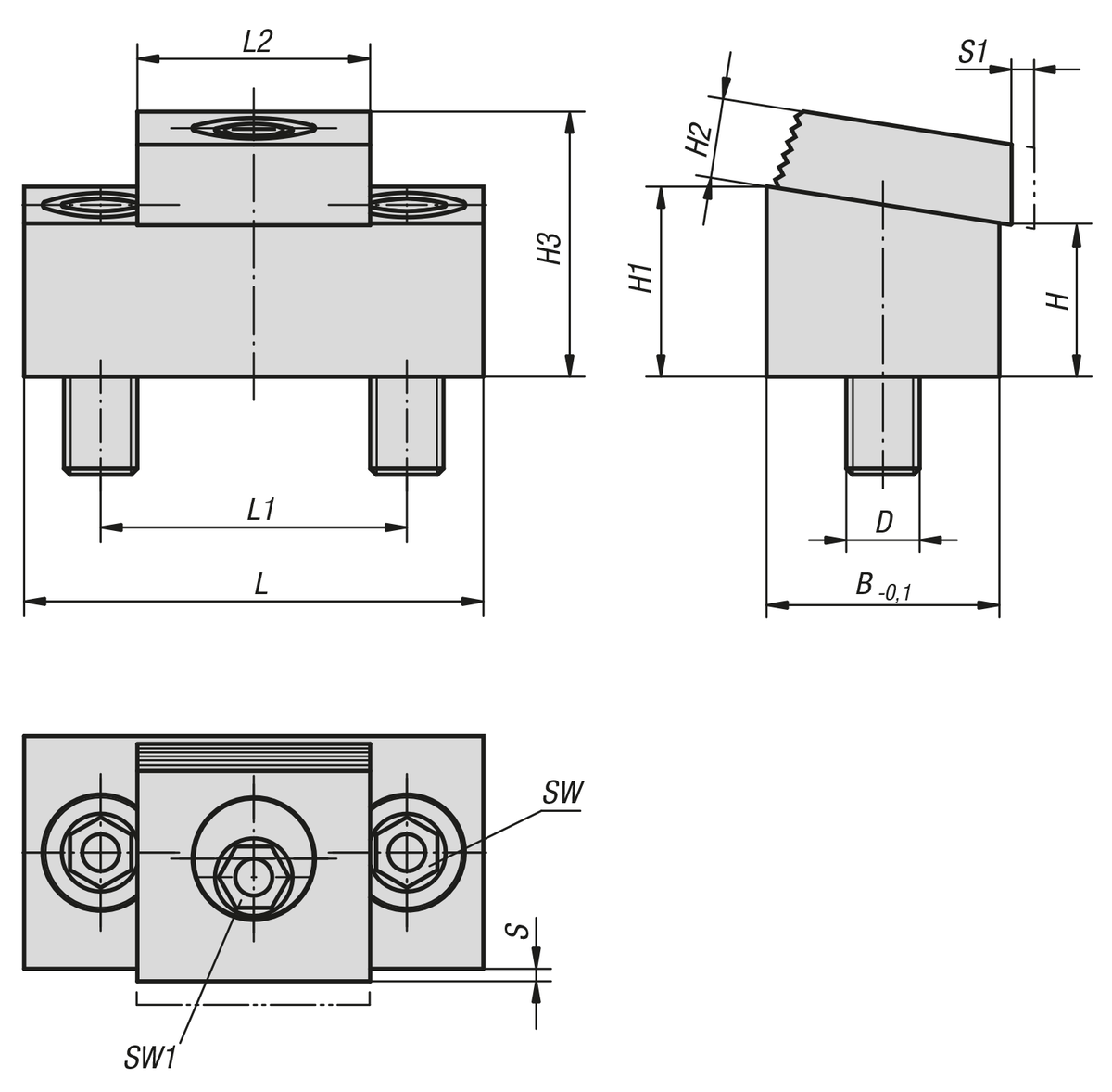

Rysunki

Kostki dociskowe mimośrodowe boczne

Wybór/filtr artykułów

Nr ZamówieniaLL1L2BHH1H2H3
maks.
SDS1
(droga
zaciskania)
SWSW1Siła
zacisku
kN
Maks. moment
dokręcania
Nm
CADOsp.CenaZamów
K0036.0843,225,4191912,715,76,421,41,5M81,6578,928 346,29 PLN
K0036.105433,525,425,411,415,49,724,51,8M1027817,888 409,55 PLN
K0036.127550,83838,125,531,513432,05M122,5101226,7135 855,55 PLN
