Rozpieracze klinowe z naddatkiem obróbkowym
K0649

Rozpieracze klinowe z naddatkiem obróbkowym

powrót

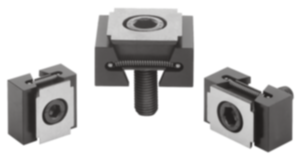

Opis artykułu/ilustracje produktu

OpisMateriał:Klin i szczęki – stal ulepszona cieplnie.Wersja:Klin i szczęki – ulepszone cieplnie, czarne.Wskazówka:Szczególną cechą tych rozpieraczy klinowych jest naddatek obróbkowy. Ten naddatek długości umożliwia obróbkę konturów dopasowanych do geometrii przedmiotu obrabianego. Ponadto nadają się one do przyrządów wielogniazdowych. Powierzchnie klinowe pozwalają na osiąganie dużych sił mocujących.
Rozpieracze klinowe można mocować, do wyboru, w otworach gwintowanych lub w rowkach teowych. Podczas wkręcania śruby mocującej obydwa segmenty mocujące rozsuwają się dociskają obrabiane przedmioty do nieruchomych szczęk oporowych urządzenia obróbkowego.
Podłużny otwór w klinie podwójnym pozwala na przesuwanie rozpieraczy klinowych oraz kompensację tolerancji.

Droga przesuwania:
M8 = ±0,5 mm
M10 = ±1,0 mm
M12 = ±1,0 mm
M16 = ±1,5 mm
Pamiętaj:Cechą szczególną tych rozpieraczy jest naddatek obróbkowy po 3 mm na każdą szczękę w wersji M8 oraz po 5 mm w wersjach M10, M12 i M16.Wskazówka dotycząca planu:

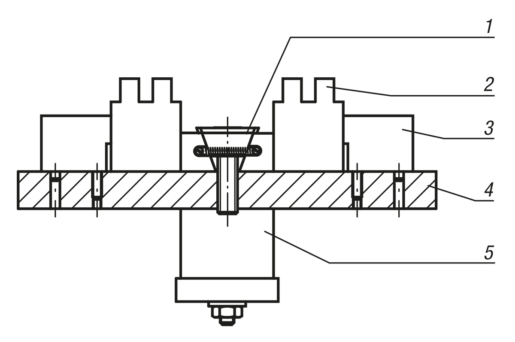

D) śruba z łbem walcowym DIN 6912

1) Rozpieracze klinowe
2) Przedmiot obrabiany
3) Element separujący
4) Płyta podstawowa
5) Siłownik hydrauliczny/pneumatyczny
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0649 Rozpieracze klinowe z naddatkiem obróbkowym 202 kB

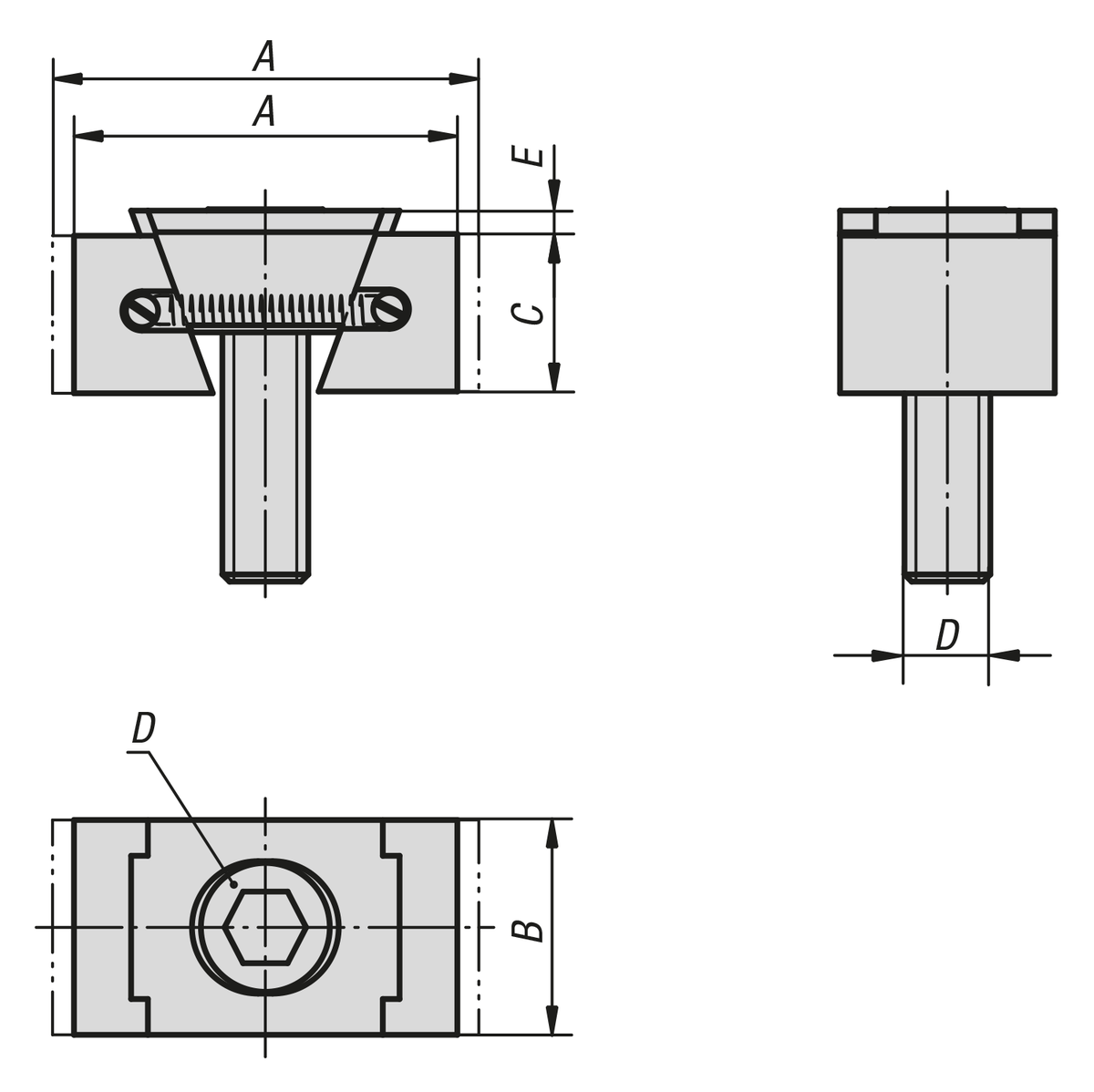

Rysunki

Rozpieracze klinowe z naddatkiem obróbkowym

Wybór/filtr artykułów

Nr Zamówienia

Wersja

A
min.
A
max.
BCDEmaks. siła
zacisku
kN
Maks. moment
dokręcania
Nm
CADOsp.CenaZamów
K0649.3108dwustronny36,539,52415M8X2521119 449,19 PLN
K0649.3110dwustronny42472819M10X253,51537 594,38 PLN
K0649.3112dwustronny5459,53022M12X403,52365 642,78 PLN
K0649.3116dwustronny65724029M16X60438160 926,25 PLN
K0649.3208dwustronny36,539,53015M8X2521119 559,89 PLN
K0649.3210dwustronny42473819M10X253,51537 684,32 PLN
K0649.3212dwustronny5459,54822M12X403,52365 801,78 PLN
K0649.3216dwustronny65724829M16X60438160 1 028,79 PLN
