Opis artykułu/ilustracje produktu |
|
|

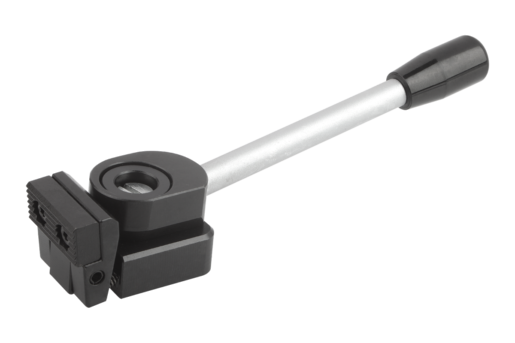

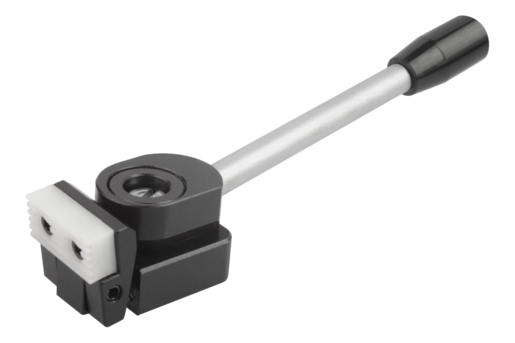

OpisMateriał:Stal.Wersja:Utwardzone dyfuzyjnie i oksydowane.Wskazówka:Zacisk boczny jest elementem do szybkiego mocowania, który za pomocą szczęki uchylnej i mimośrodu spiralnego wywiera nacisk na przedmioty obrabiane jednocześnie w bok i dół dociskając je do oporów bocznych i podstawy.
W zespole z tulejką centrującą (patrz rysunek) zacisk można pozycjonować i mocować na płytach podziałowych modułowych zestawów przyrządowych.

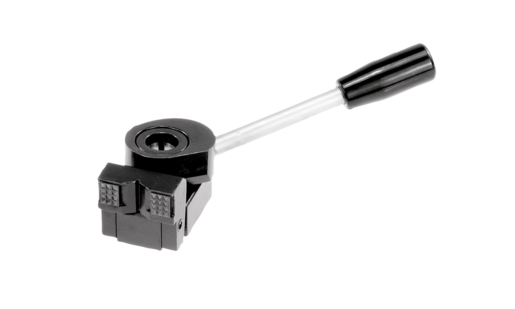

Wersje K0035.006010, K0035.006015, K0035.006030 i K0035.006035 mają 2 okrągłe wstawki z węglików.Siła zacisku:K0035.006... = 3800 N
K0035.010... = 7200 NCechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
| Nr Zamówienia | Forma | Wersja 1 | A | B | D | D1 | E | H | H1 | K | L | L1 | L2 | L3 | R | F
N | CAD | Osp. | Cena | Zamów |
|---|
| K0035.006005 | A | prawy | 38,5 | 25 | 12 | M6 | 11 | 25 | 45 | 4 | 22 | 20 | 17 | 4 | 110 | 3800 |  | | 533,82 PLN | | | K0035.010005 | A | prawy | 58,5 | 40 | 18 | M10 | 18 | 40 | 74 | 6 | 35 | 31,5 | 27 | 6 | 143 | 7200 | | | 771,28 PLN | | | K0035.006025 | A | lewy | 38,5 | 25 | 12 | M6 | 11 | 25 | 45 | 4 | 22 | 20 | 17 | 4 | 110 | 3800 | | | 533,82 PLN | | | K0035.010025 | A | lewy | 58,5 | 40 | 18 | M10 | 18 | 40 | 74 | 6 | 35 | 31,5 | 27 | 6 | 143 | 7200 | | | 771,28 PLN | |
