        Zaciski boczne

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

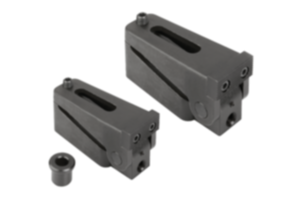

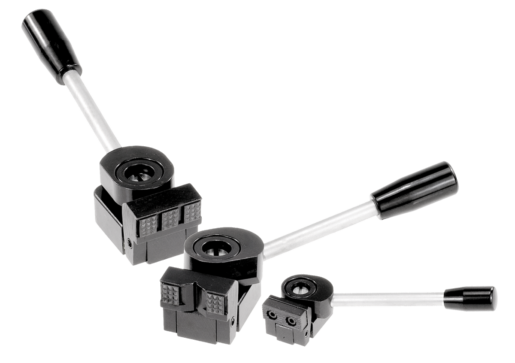

OpisMateriał:Stal.Wersja:Utwardzone dyfuzyjnie i oksydowane.Wskazówka:Zacisk boczny jest elementem do szybkiego mocowania, który za pomocą szczęki uchylnej i mimośrodu spiralnego wywiera nacisk na przedmioty obrabiane jednocześnie w bok i dół dociskając je do oporów bocznych i podstawy.
W zespole z tulejką centrującą (patrz rysunek) zacisk można pozycjonować i mocować na płytach podziałowych modułowych zestawów przyrządowych.

Wersje K0035.006010, K0035.006015, K0035.006030 i K0035.006035 mają 2 okrągłe wstawki z węglików.Siła zacisku:K0035.006... = 3800 N
K0035.010... = 7200 NCechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0035 Zaciski boczne

296 kB

Rysunki (przegląd ogólny)

Zaciski boczne

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Wersja 1	A	B	D	D1	E	H	H1	K	L	L1	L2	L3	R	F N	Cena
K0035.006005	A	prawy	38,5	25	12	M6	11	25	45	4	22	20	17	4	110	3800	533,82 PLN
K0035.010005	A	prawy	58,5	40	18	M10	18	40	74	6	35	31,5	27	6	143	7200	771,28 PLN
K0035.006025	A	lewy	38,5	25	12	M6	11	25	45	4	22	20	17	4	110	3800	533,82 PLN
K0035.010025	A	lewy	58,5	40	18	M10	18	40	74	6	35	31,5	27	6	143	7200	771,28 PLN
