        Zaciski boczne

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

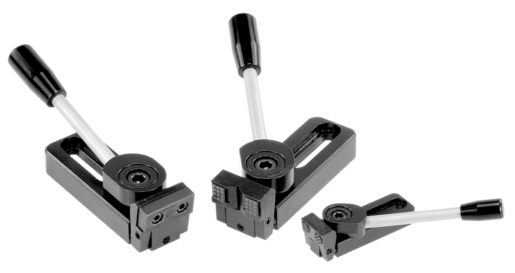

OpisMateriał:Stal.Wersja:Utwardzone dyfuzyjnie i oksydowane.Wskazówka:Zacisk boczny jest elementem do szybkiego mocowania, który za pomocą szczęki uchylnej i mimośrodu spiralnego wywiera nacisk na przedmioty obrabiane jednocześnie w bok i dół dociskając je do oporów bocznych i podstawy.
W zespole ze śrubą oporową i tulejką centrującą (patrz rysunek) zacisk można pozycjonować i mocować na płytach podziałowych modułowych zestawów przyrządowych.

Wersje K0034.006010, K0034.006015, K0034.006030 i K0034.006035 mają 2 okrągłe wstawki z węglików.Siła zacisku:K0034.006... = 3800 N
K0034.010... = 7200 NCechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0034 Zaciski boczne

290 kB

Rysunki (przegląd ogólny)

Zaciski boczne

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Wersja 1	A	B	D	D1	E	E1	E2	E3	H	H1	K	K1	L	L1	L2	R	F=Siła mocująca N	Cena
K0034.006005	A	prawy	78	25	12	6,2	11	12	8	4	25	45	4	26	46,5	22	20	110	3800	667,28 PLN
K0034.010005	A	prawy	121,5	40	18	10,2	18	20	13	7	40	74	6	42	71	35	31,5	143	7200	954,52 PLN
K0034.006025	A	lewy	78	25	12	6,2	11	12	8	4	25	45	4	26	46,5	22	20	110	3800	667,28 PLN
K0034.010025	A	lewy	121,5	40	18	10,2	18	20	13	7	40	74	6	42	71	35	31,5	143	7200	954,52 PLN

Zaciski boczne

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Wersja 1	A	B	D	D1	E	E1	E2	E3	H	H1	K	K1	L	L1	L2	R	F=Siła mocująca N	Cena
K0034.006010	B	prawy	78	25	12	6,2	ø8	12	8	4	24	45	3,5	26	46,5	22	20	110	3800	668,07 PLN
K0034.010010	B	prawy	121,5	40	18	10,2	12,7	20	13	7	39	74	5,5	42	73	35	31,5	143	7200	1 094,03 PLN
K0034.006030	B	lewy	78	25	12	6,2	ø8	12	8	4	24	45	3,5	26	46,5	22	20	110	3800	668,07 PLN
K0034.010030	B	lewy	121,5	40	18	10,2	12,7	20	13	7	39	74	5,5	42	73	35	31,5	143	7200	1 094,03 PLN

Zaciski boczne

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Wersja 1	A	B	D	D1	D2 maks.	D3 min.	E	E1	E2	E3	H	H1	K	K1	L	L1	L2	R	F=Siła mocująca N	Cena
K0034.006015	C	prawy	78	25	12	6,2	9,5	2,5	ø8	12	8	4	24	45	3,5	26	46,5	22	20	110	3800	690,71 PLN
K0034.010015	C	prawy	121,5	40	18	10,2	27	4,5	12,7	20	13	7	39	74	5,5	42	73	35	31,5	143	7200	1 086,30 PLN
K0034.006035	C	lewy	78	25	12	6,2	9,5	2,5	ø8	12	8	4	24	45	3,5	26	46,5	22	20	110	3800	689,71 PLN
K0034.010035	C	lewy	121,5	40	18	10,2	27	4,5	12,7	20	13	7	39	74	5,5	42	73	35	31,5	143	7200	1 086,30 PLN

Zaciski boczne

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Wersja 1	A	B	D	D1	E	E1	E2	E3	H	H1	K	K1	L	L1	L2	R	F=Siła mocująca N	Cena
K0034.006020	D	prawy	78	25	12	6,2	11	12	8	4	25	45	4	26	46,5	22	20	110	3800	668,07 PLN
K0034.010020	D	prawy	121,5	40	18	10,2	18	20	13	7	40	74	6	42	70,5	35	31,5	143	7200	962,19 PLN
K0034.006040	D	lewy	78	25	12	6,2	11	12	8	4	25	45	4	26	46,5	22	20	110	3800	680,46 PLN
K0034.010040	D	lewy	121,5	40	18	10,2	18	20	13	7	40	74	6	42	70,5	35	31,5	143	7200	962,19 PLN
