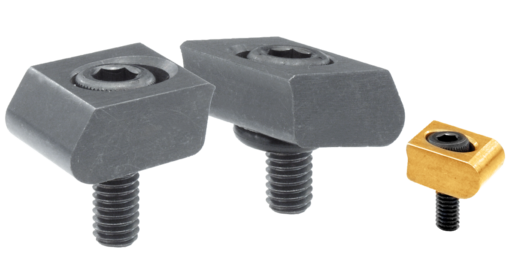

Opis artykułu/ilustracje produktu

OpisMateriał:Płytka dociskowa – stal lub mosiądz.Wersja:Stal hartowana.Wskazówka:Maksymalnie zwarta budowa. Dzięki mocowaniu z boku nie występują kolizje podczas wkładania detalu.
Efekt dociągania w dół.

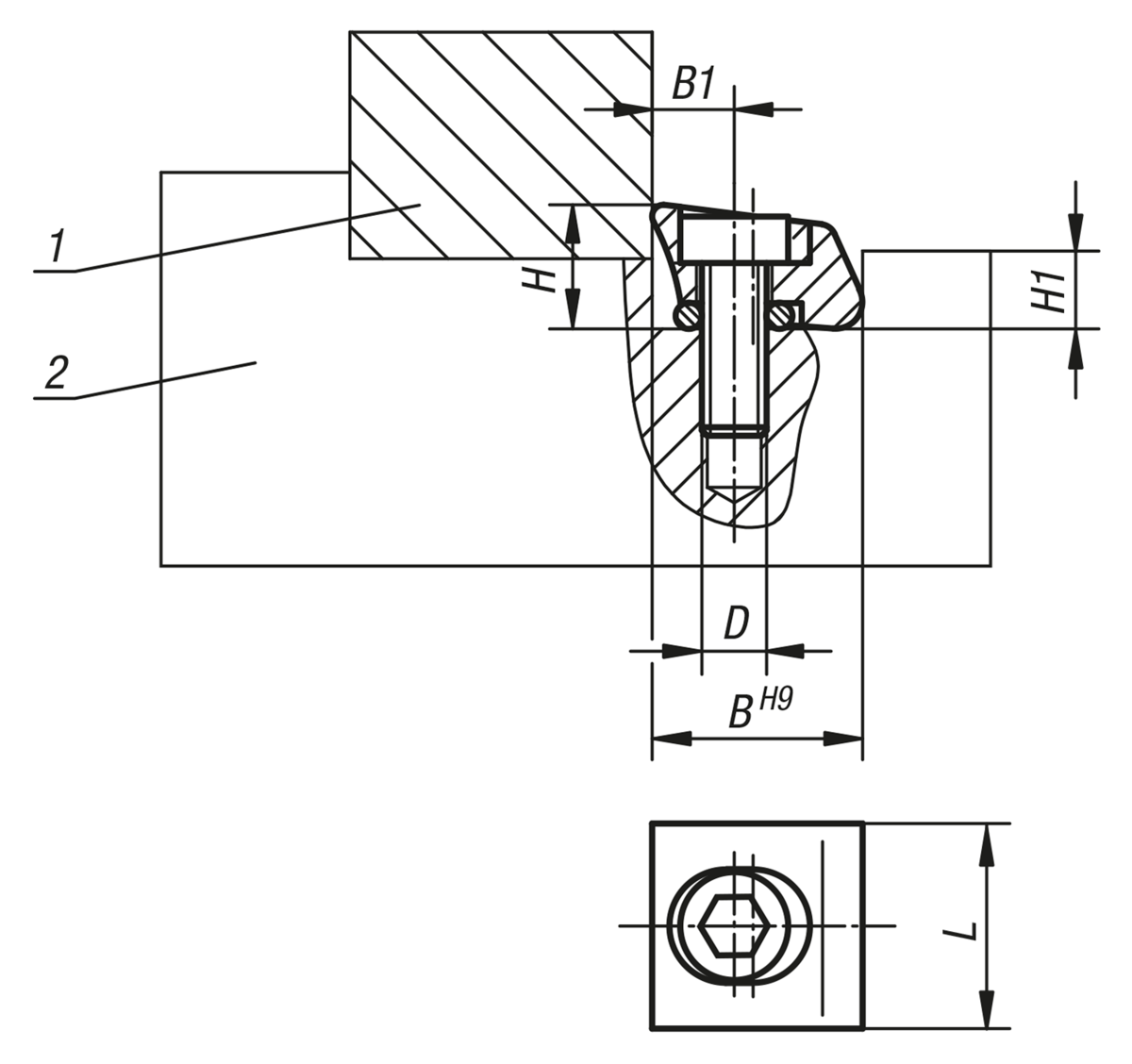

Wskazówka dotycząca planu:
1) Przedmiot obrabiany
2) Przyrząd
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0030 Dociski 149 kB

Rysunki

Dociski

Wybór/filtr artykułów

Nr Zamówienia

Wersja

Materiał
korpusu
D

BB1HH1LDroga
zaciskania
Siła
docisku
kN
Maks. moment
dokręcania
Nm
CADOsp.CenaZamów
K0030.110ostrą krawędziąstalM2,5X89,53,863,69,50,152,81,8 123,46 PLN
K0030.113ostrą krawędziąstalM4X1212,75,184,8130,46,65,6 128,87 PLN
K0030.119ostrą krawędziąstalM6X1619,057,611,57,2190,61622,5 165,37 PLN
K0030.210z tępą krawędziąstalM2,5X89,53,863,69,50,152,81,8 122,67 PLN
K0030.213z tępą krawędziąstalM4X1212,75,184,8130,46,65,6 127,33 PLN
K0030.219z tępą krawędziąstalM6X1619,057,611,57,2190,61622,5 151,09 PLN
K0030.310z tępą krawędziąmosiądzM2,5X89,53,863,69,50,150,90,56 127,96 PLN
K0030.313z tępą krawędziąmosiądzM4X1212,75,184,8130,41,82,8 132,72 PLN
K0030.319z tępą krawędziąmosiądzM6X1619,057,611,57,2190,64,25,6 153,78 PLN
