        Dociski boczne

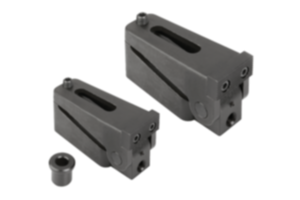

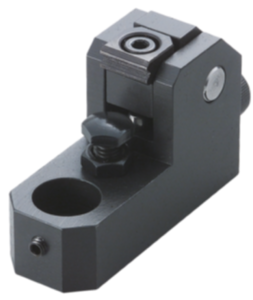

Opis artykułu/ilustracje produktu

OpisMateriał:Korpus – stal, szczęki – stal do nawęglania, tuleja centrująca z kołnierzem – stal do ulepszania cieplnego.Wersja:Oksydowane.
Szczęki utwardzone dyfuzyjnie.Wskazówka:Szczęki mocujące mają żłobkowaną stronę do surowych powierzchni naprężania. Jednocześnie z mocowaniem występuje efekt dociskania w dół. W gwint D3 można włożyć wkręt bez łba, aby nie dopuścić do ześlizgiwania się podczas procesu mocowania.Wskazówka dotycząca planu:

1) Płytka wymienna

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0033 Dociski boczne

205 kB

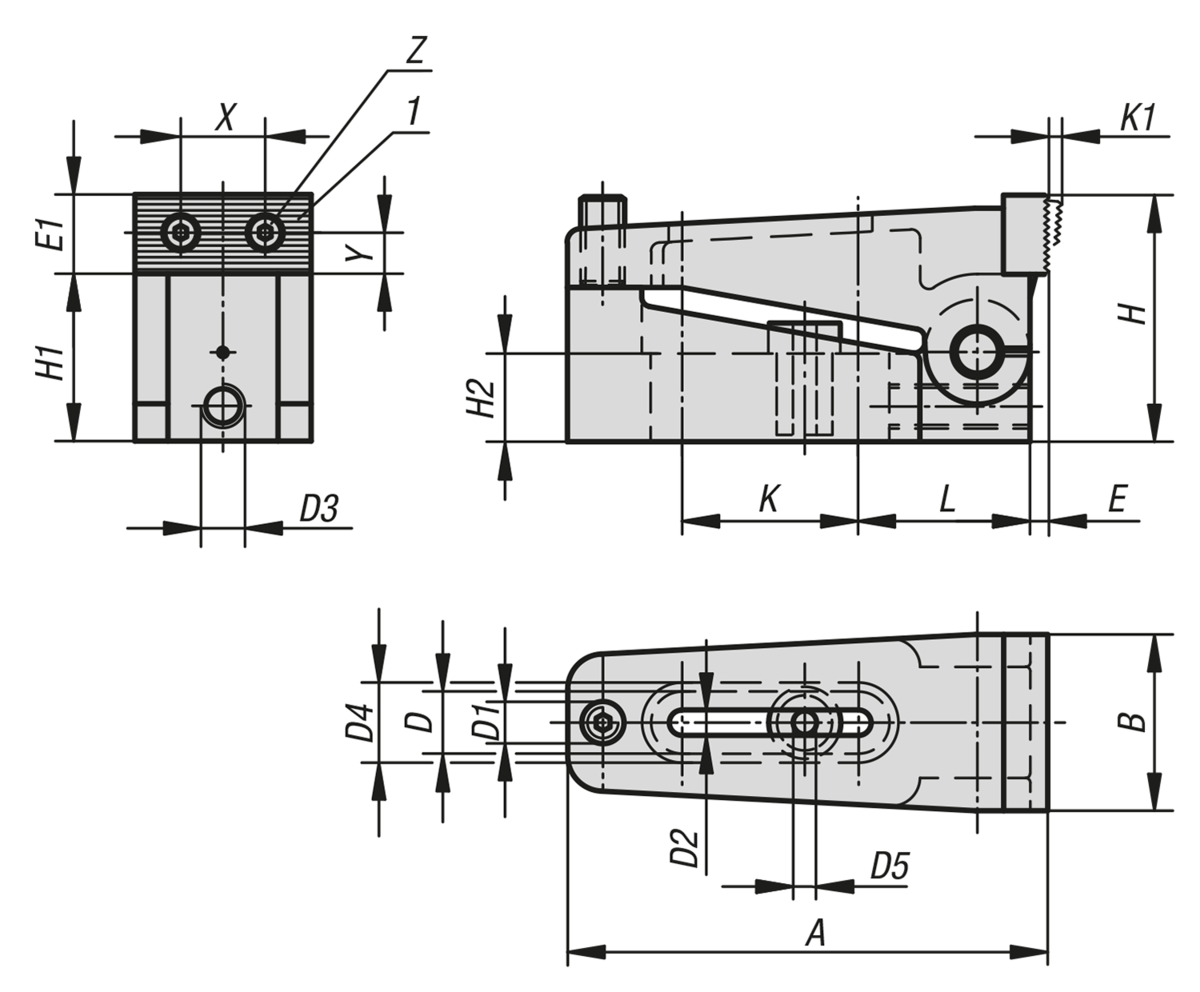

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	A	B	D	D1	D2	D3	D4	D5	E	E1	H	H1	H2	K	K1	L	X	Y	Z	F=Siła mocująca N	Cena
K0033.006	73	25	12,2	M6	7	M6	16	6,5	2,5	11	35	24	12,4	25,5	2,5	27	12	4,5	M3	10000	969,92 PLN
K0033.010	110	39	18,2	M10	11	M10	24	10,5	4	18	56	38	20	40,5	4	39	20,5	8	M5	40000	1 650,48 PLN
K0033.016	170	58	26,2	M16	17	M10	35	17	7	27	85	60	30	60,5	7	61	32	13	M8	100000	3 152,84 PLN
