K0008Dźwignie mimośrodowe pojedyncze |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Stal do ulepszania cieplnego 1.7220.
Kulka – tworzywo sztuczne.Wersja:Ulepszone cieplnie i oksydowane.Wskazówka:Odpowiednie sworznie – patrz K0007.
Dźwignia jest logarytmicznym mimośrodem spiralnym o stałych właściwościach mocowania w obrębie całego obszaru roboczego.Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|

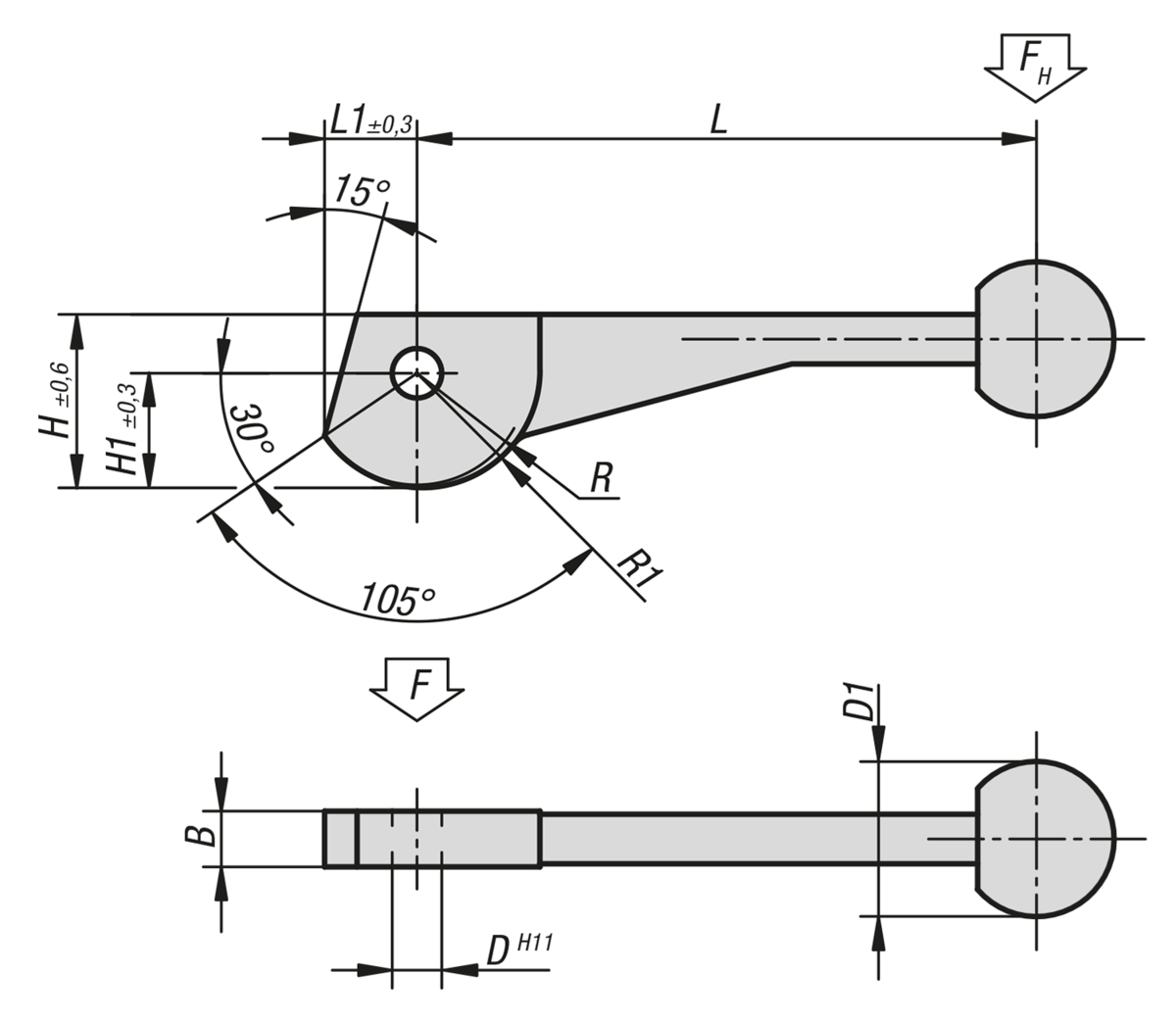

| Nr Zamówienia | L | L1 | B | H | H1 | D | D1
| R | R1 | CAD | Osp. | Cena | Zamów |
|---|
| K0008.08 | 104±2 | 14,9 | 9 | 28,2 | 18,7 | 8 | 25 | 17,2 | 19,2 |  | | 115,37 PLN | | | K0008.10 | 123±2 | 18,6 | 12 | 34,8 | 23,3 | 10 | 30 | 21,5 | 24 | | | 144,76 PLN | | | K0008.12 | 146±3 | 24,3 | 14 | 43,8 | 30,3 | 12 | 30 | 28 | 31,2 | | | 189,84 PLN | |
