Grupy towarów
Śruby z mimośrodem spiralnym
K0024

Śruby z mimośrodem spiralnym

powrót

Opis artykułu/ilustracje produktu

OpisMateriał:Stal.Wersja:Utwardzona dyfuzyjnie (56 ±1 HRC) i ocynkowana na niebiesko.
Klasa wytrzymałości 8.8.

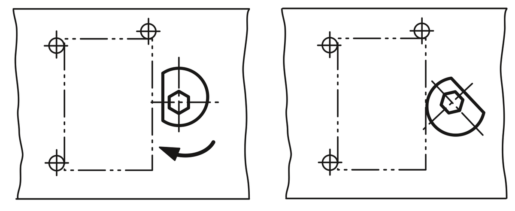

Wskazówka:Stabilne i zwarte śruby z mimośrodem spiralnym, które umożliwiają mocowanie z efektem dociągania w dół przedmiotów obrabianych o najróżniejszych kształtach.Montaż:Wykonać jeden lub kilka otworów gwintowanych w odstępie X lub Z od przedmiotu obrabianego. Wkręcić śrubę mocującą na wymaganą wysokość i ustawić płaską stroną do przedmiotu. Założyć przedmiot obrabiany i dociągnąć śrubę przez gniazdo sześciokątne. Do umocowania wystarczy 1/3 obrotu. Otwór gwintowany trzeba regularnie smarować.

Podczas mocowania obrót należy zawsze wykonywać w kierunku zderzaków, aby zapobiec odkręceniu przedmiotu obrabianego od zderzaków.
Na zapytanie:Śruby z mimośrodem spiralnym z gwintem lewoskrętnym.Wskazówka dotycząca montażu:
1) Mocowanie cienkich blach
2) Mocowanie elementów okrągłych
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0024 Śruby z mimośrodem spiralnym 184 kB

Rysunki

Śruby z mimośrodem spiralnym

Wybór/filtr artykułów

Nr ZamówieniaAA1A2D

D1
maks.
HLSWS1
(droga zaciskania)
XZSiła
zacisku
kN
Maks. moment
dokręcania
Nm
CADOsp.CenaZamów
K0024.040834,64M49,2382,50,63,54,20,091,5 58,51 PLN
K0024.05103,55,75M511,441030,74,25,20,12 60,08 PLN
K0024.06124,57,16,1M614,2512415,46,40,34,5 63,16 PLN
K0024.08165,58,97,7M81861651,26,682,720 66,61 PLN
K0024.10206,511,19,4M1022,272061,78,39,8430 70,61 PLN
K0024.1224813,511,6M122792481,910,1125,444 74,43 PLN
