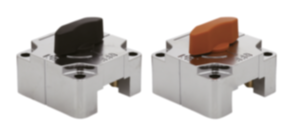

Zamek do płyty o przekroju czworokątnym

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Elementy do maszyn i przyrządów
    - Akcesoria do elementów maszyn i przyrządów
      - Zamek do płyty o przekroju czworokątnym

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

OpisMateriał:Obudowa z cynkowego odlewu ciśnieniowego.
Pokrętło z termoplastu PA (poliamid).
Kołki sprężyste i klin ze stali nierdzewnej.
Element sprężysty fosforowany na brązowo.Wersja:Obudowa chromowana.
Pokrętło czarne lub pomarańczowe, wzmacniane granulatem szklanym.
Kołki sprężyste i klin niepowlekane.Wskazówka:Poprzez obracanie pokrętła wbudowane w dolną część zamka kołki sprężyste przyciągane są do siebie za pomocą sprężyny i dociskane do dołu. Oba kołki dociskane są do powierzchni i mocują zamek.Wyposażenie:Podkładki K1073.
Taśmy ze skalą ze stali nierdzewnej K0759.Zasada działania:Zamki mogą być używane w 2 różnych trybach pracy.

Tryb pracy 1:
Zamki są przesuwne.
Gdy zamek jest połączony śrubami z podkładką (K1073) lub elementem montażowym, może być przesuwany na przymocowanym na stałe elemencie czworokątnym.

Tryb pracy 2:
Zamki są przymocowane na stałe.
Gdy zamek jest przymocowany śrubami (na stałe) do płyty, możliwe jest przesuwanie elementu czworokątnego.Wskazówka dotycząca planu:

1) Element sprężysty
2) Linia odczytu dla skal

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1072 Zamek do płyty o przekroju czworokątnym

330 kB

Wskazówka techniczna

209 kB

Rysunki (przegląd ogólny)

Zamek płyty o przekroju czworokątnym, pokrętło czarne

Więcej informacji

Rysunki

Zamek płyty o przekroju czworokątnym, pokrętło czarne

Wybór/filtr artykułów

Nr Zamówienia	Kolor	L	D	D1	H	H1	H2	H3	H4	H5	P	W	S	Siła trzymająca N	Odporność termiczna	Cena
K1072.12121	czarny	40	28	4,5	36	22	18,5	12	-	6	32	12	-	500	≤90 °C	247,10 PLN
K1072.16161	czarny	40	28	4,5	40	26	22,5	16	-	8	32	16	-	500	≤90 °C	247,10 PLN
K1072.2591	czarny	50	35	5,5	37	23	18,5	9	1	4,5	40	25	16	800	≤90 °C	265,82 PLN
K1072.25121	czarny	50	35	5,5	40	26	21,5	12	1	6	40	25	16	800	≤90 °C	265,82 PLN
K1072.32121	czarny	50	35	5,5	40	26	21,5	12	1	6	40	32	16	800	≤90 °C	265,82 PLN
K1072.32161	czarny	50	35	5,5	44	30	25,5	16	1	8	40	32	16	800	≤90 °C	265,82 PLN

Zamek płyty o przekroju czworokątnym, pokrętło pomarańczowe

Więcej informacji

Rysunki

Zamek płyty o przekroju czworokątnym, pokrętło pomarańczowe

Wybór/filtr artykułów

Nr Zamówienia	Kolor	L	D	D1	H	H1	H2	H3	H4	H5	P	W	S	Siła trzymająca N	Odporność termiczna	Cena
K1072.12122	pomarańczowy	40	28	4,5	36	22	18,5	12	-	6	32	12	-	500	≤90 °C	247,10 PLN
K1072.16162	pomarańczowy	40	28	4,5	40	26	22,5	16	-	8	32	16	-	500	≤90 °C	247,10 PLN
K1072.2592	pomarańczowy	50	35	5,5	37	23	18,5	9	1	4,5	40	25	16	800	≤90 °C	265,82 PLN
K1072.25122	pomarańczowy	50	35	5,5	40	26	21,5	12	1	6	40	25	16	800	≤90 °C	265,82 PLN
K1072.32122	pomarańczowy	50	35	5,5	40	26	21,5	12	1	6	40	32	16	800	≤90 °C	265,82 PLN
K1072.32162	pomarańczowy	50	35	5,5	44	30	25,5	16	1	8	40	32	16	800	≤90 °C	265,82 PLN
