Opis artykułu/ilustracje produktu

OpisMateriał:Wkładka gwintowana ze stali.Wersja:pasywowane.Wskazówka:Wstawki gwintowe umożliwiają ponowne zastosowanie lub naprawę uszkodzonych, zerwanych lub wytartych gwintów wewnętrznych. Tym samym można odzyskać nominalne gwinty.
Wstawki nadają się do stosowania w częściach z różnych materiałów, również z metali lekkich, czy odlewów.
Wstawki z gwintem wewnętrznym większym niż M6 mają cztery kliny ustalające, zamiast dwóch.
Dopuszczalne odchylenie wymiarów:
W przypadku wymienionych gwintów obowiązuje średnia klasa tolerancji, tzn. 6H dla gwintu nakrętki oraz 6g dla gwintu trzpienia.
Pozostałe wymiary ±0,25 mm.

Wskazówki techniczne – patrz instrukcja montażu wstawek gwintowych.Zalety:- Łatwy i szybki montaż.
- Wstawki są ustalane klinami, które zabezpieczają je przed wykręceniem wskutek drgań.

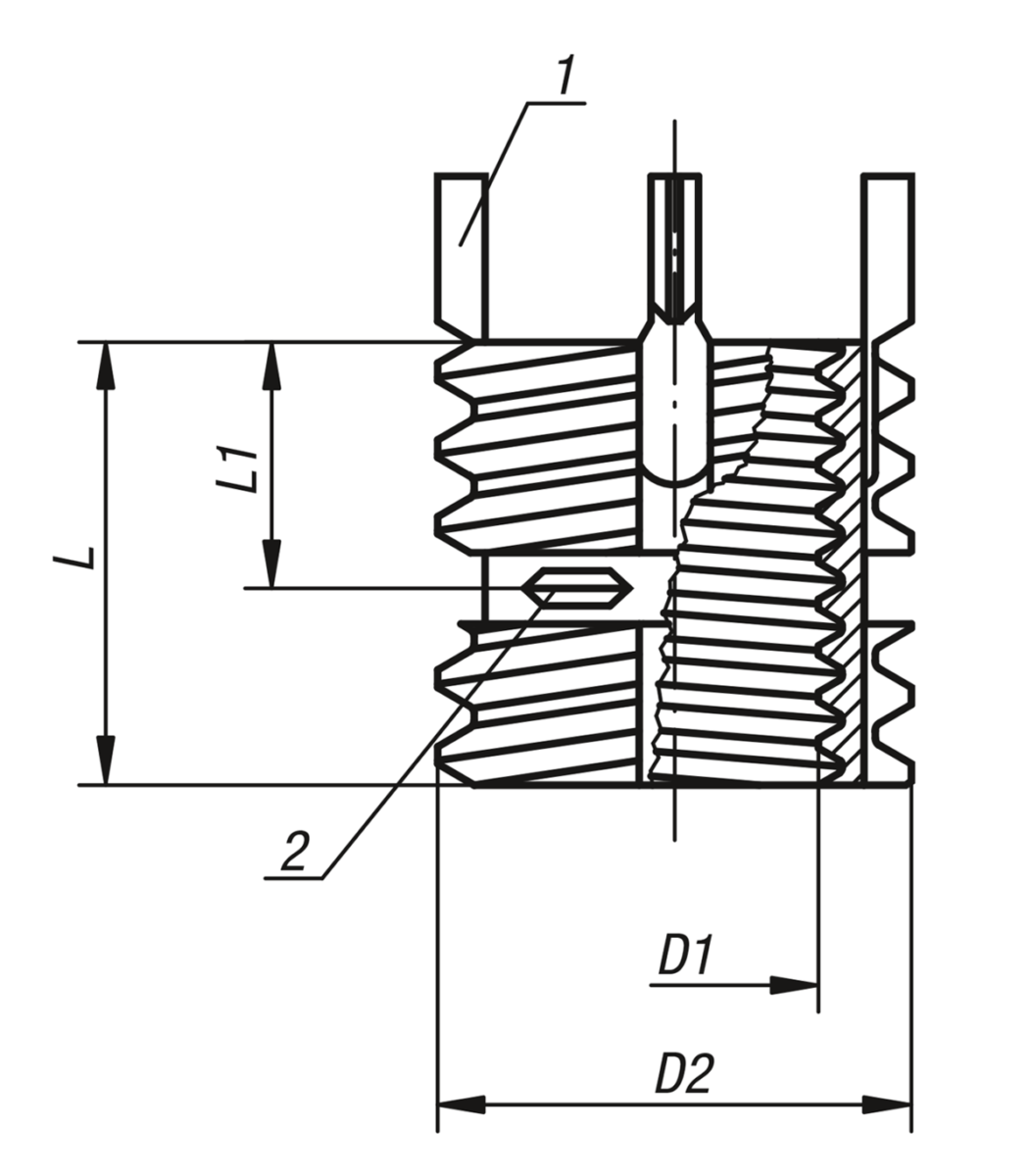

- Poza narzędziem montażowym nie potrzeba żadnego specjalnego wyposażenia.Wskazówka dotycząca planu:

1) Klin ustalający
2) Samozabezpieczająca część gwintu wewnętrznego

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0401 Wstawki gwintowez samoczynnym blokowaniem

222 kB

Instrukcja montażu i demontażu wstawek gwintowych

275 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	D1 Gwint wewnętrzny	D2 Gwint zewnętrzny	L1 Długość	L Długość	Montaż wiertło o Ø	Montaż Ø obniżenia +0,25	Montaż gwintownik	Montaż minimalna głębokość gwintu	Demontaż - Ø wiertła	Demontaż - głębokość wiercenia	Nr zamówienia narzędzi montażowych	Cena
K0401.105	M5	M8	4	8	6,9	8,3	M8	9,5	5,5	4	K0398.805	40,47 PLN
K0401.106	M6	M10x1,25	5	10	8,8	10,3	M10x1,25	11,5	7,5	4,8	K0398.806	41,56 PLN
K0401.108	M8	M12x1,25	6	12	10,8	12,3	M12x1,25	13,5	9,5	4,8	K0398.808	44,40 PLN
K0401.110	M10	M14x1,5	7	14	12,8	14,3	M14x1,5	15,5	11,5	4,8	K0398.810	48,33 PLN
K0401.112	M12	M16x1,5	8	16	14,8	16,3	M16x1,5	17,5	13,5	4,8	K0398.812	61,43 PLN
