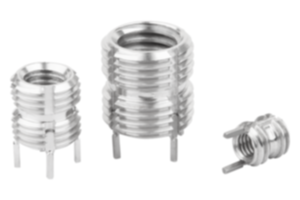

K0402Wstawki gwintowe wzmocnione z samoczynnym blokowaniem |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Wkładka gwintowana ze stali.Wersja:pasywowane.Wskazówka:Wstawki gwintowe umożliwiają ponowne zastosowanie lub naprawę uszkodzonych, zerwanych lub wytartych gwintów wewnętrznych. Tym samym można odzyskać nominalne gwinty. Wstawki nadają się do stosowania w częściach z różnych materiałów, również z metali lekkich, czy odlewów. Wstawki z gwintem wewnętrznym większym niż M6 mają cztery kliny ustalające, zamiast dwóch. Dopuszczalne odchylenie wymiarów: W przypadku wymienionych gwintów obowiązuje średnia klasa tolerancji, tzn. 6H dla gwintu nakrętki oraz 6g dla gwintu trzpienia. Pozostałe wymiary ±0,25 mm.

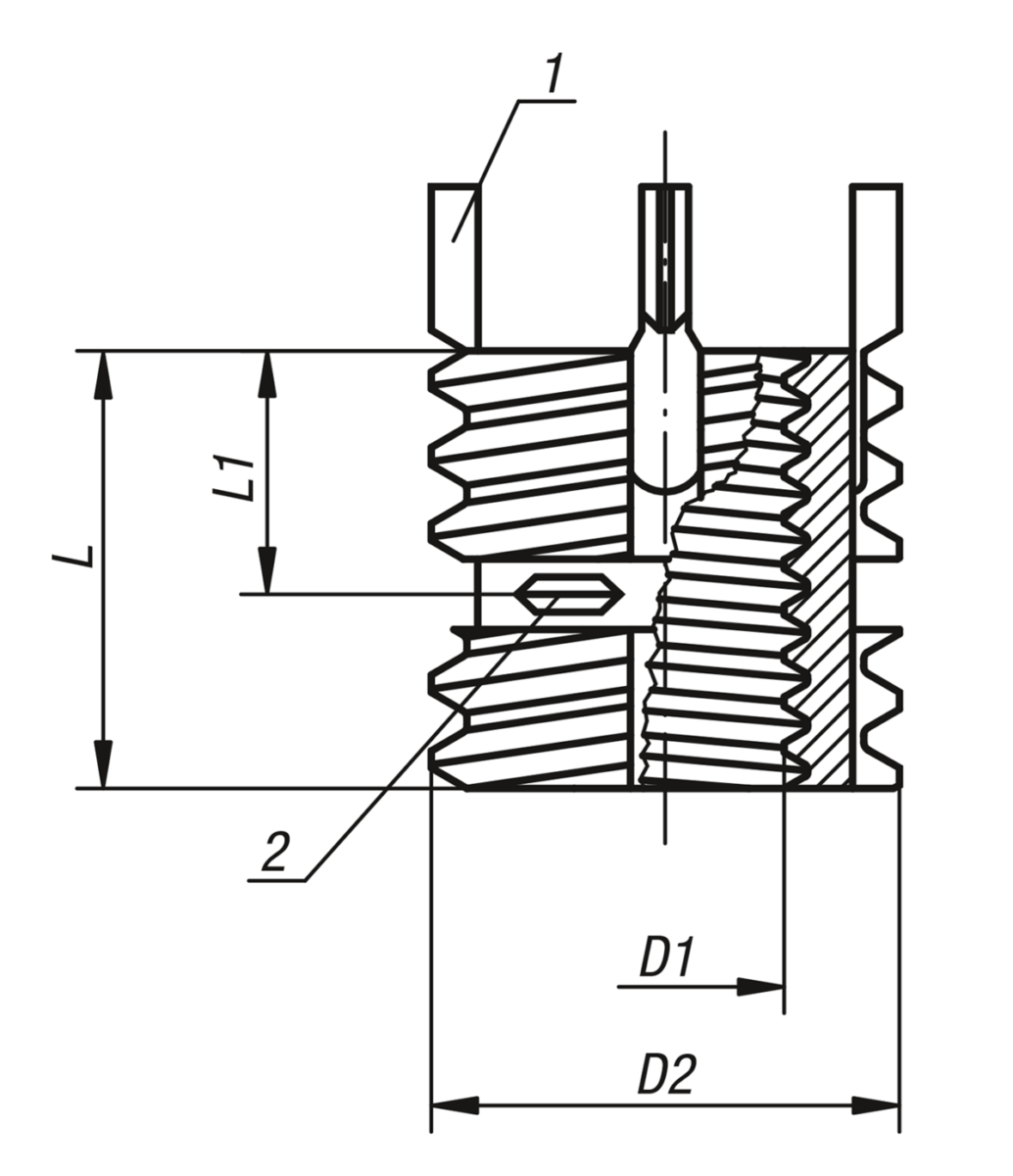

Wskazówki techniczne – patrz instrukcja montażu wstawek gwintowych.Zalety:- Łatwy i szybki montaż. - Wstawki są ustalane klinami, które zabezpieczają je przed wykręceniem wskutek drgań. - Poza narzędziem montażowym nie potrzeba żadnego specjalnego wyposażenia.Wskazówka dotycząca planu:1) Klin ustalający 2) Samozabezpieczająca część gwintu wewnętrznego Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Nr Zamówienia | D1 Gwint wewnętrzny | D2 Gwint zewnętrzny | L1 Długość | L Długość | Montaż wiertło o Ø | Montaż Ø obniżenia +0,25 | Montaż gwintownik | Montaż minimalna głębokość gwintu | Demontaż - Ø wiertła | Demontaż - głębokość wiercenia | Nr zamówienia narzędzi montażowych | CAD | Osp. | Cena | Zamów |
---|
K0402.104 | M4 | M8 | 4 | 8 | 6,9 | 8,3 | M8 | 9,5 | 5,5 | 4 | K0399.804 | | | 44,70 PLN | | K0402.105 | M5 | M10x1,25 | 5 | 10 | 8,8 | 10,3 | M10x1,25 | 12,5 | 7,5 | 4,8 | K0399.805 | | | 40,00 PLN | | K0402.106 | M6 | M12x1,25 | 6 | 12 | 10,8 | 12,3 | M12x1,25 | 14,5 | 9,5 | 4,8 | K0399.806 | | | 41,10 PLN | | K0402.108 | M8 | M14x1,5 | 7 | 14 | 12,8 | 14,3 | M14x1,5 | 16,5 | 11,5 | 4,8 | K0399.808 | | | 43,91 PLN | | K0402.110 | M10 | M16x1,5 | 8 | 16 | 14,8 | 16,3 | M16x1,5 | 18,5 | 13,5 | 4,8 | K0399.810 | | | 47,77 PLN | | K0402.112 | M12 | M18x1,5 | 9 | 18 | 16,8 | 18,3 | M18x1,5 | 20,5 | 15,5 | 4,8 | K0399.812 | | | 60,73 PLN | | K0402.114 | M14 | M20x1,5 | 10 | 20 | 18,8 | 20,3 | M20x1,5 | 22,5 | 17,5 | 4,8 | K0399.814 | | | 78,19 PLN | | K0402.116 | M16 | M22x1,5 | 11 | 22 | 20,7 | 22,3 | M22x1,5 | 24,5 | 17,8 | 6,4 | K0399.816 | | | 91,20 PLN | | K0402.116X15 | M16x1,5 | M22x1,5 | 11 | 22 | 20,7 | 22,3 | M22x1,5 | 24,5 | 17,8 | 6,4 | K0399.816 | | | 91,20 PLN | | K0402.118X15 | M18x1,5 | M24x1,5 | 12 | 24 | 22,5 | 24,3 | M24x1,5 | 26,5 | 19,8 | 6,4 | K0399.818 | | | 127,02 PLN | | K0402.120 | M20 | M30x2 | 15 | 30 | 28 | 30,3 | M30x2 | 34,5 | 25,8 | 6,4 | K0399.820 | | | 152,29 PLN | |
