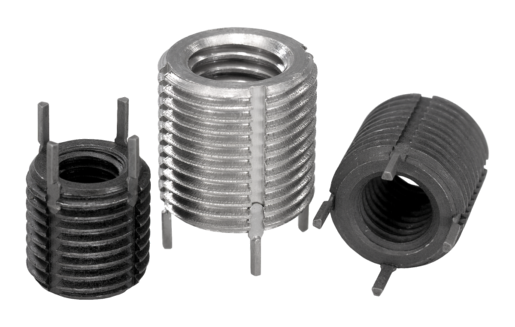

Opis artykułu/ilustracje produktu

OpisMateriał:Wkładka gwintowana ze stali lub stali nierdzewnej.Wersja:pasywowane.Wskazówka:Wstawki gwintowe umożliwiają ponowne zastosowanie lub naprawę uszkodzonych, zerwanych lub wytartych gwintów wewnętrznych. Tym samym można odzyskać nominalne gwinty.
Wstawki nadają się do stosowania w częściach z różnych materiałów, również z metali lekkich, czy odlewów. Wstawki z gwintem wewnętrznym większym niż M6 mają cztery kliny ustalające, zamiast dwóch.
Dopuszczalne odchylenie wymiarów:
W przypadku wymienionych gwintów obowiązuje średnia klasa tolerancji, tzn. 6H dla gwintu nakrętki oraz 6g dla gwintu trzpienia. Pozostałe wymiary ±0,25 mm.

Do wstawek gwintowych wzmocnionych oferujemy dodatkowo wersję o większym przekroju do stosowania przy zwiększonym obciążeniu.

Wskazówki techniczne – patrz instrukcja montażu wstawek gwintowych.
Zalety:- Łatwy i szybki montaż.
- Wstawki są ustalane klinami, które zabezpieczają je przed wykręceniem wskutek drgań.
- Poza narzędziem montażowym nie potrzeba żadnego specjalnego wyposażenia.

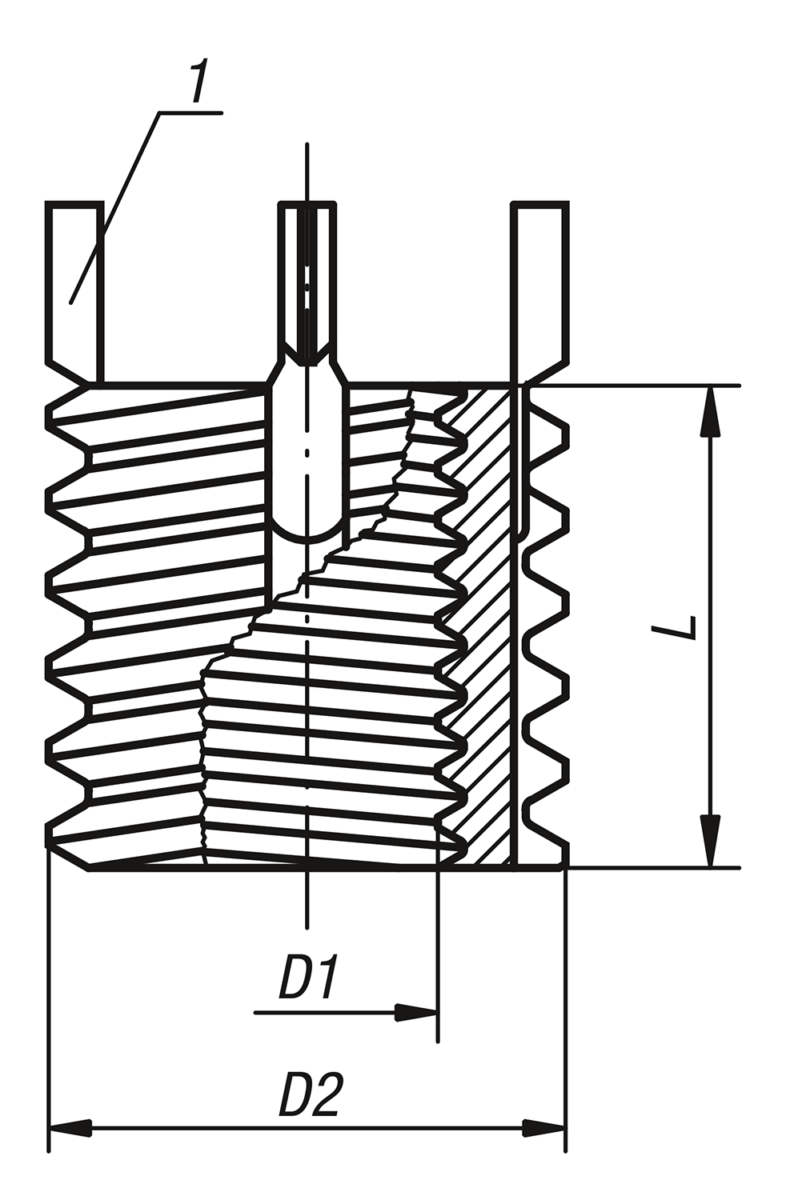

Wskazówka dotycząca planu:
1) Klin ustalający
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0399 Wstawki gwintowe wzmocnione 253 kB
 Instrukcja montażu i demontażu wstawek gwintowych 275 kB

Rysunki

Wstawki gwintowe wzmocnione

Wybór/filtr artykułów

Nr ZamówieniaMateriał
korpusu
D1
Gwint
wewnętrzny
D2
Gwint
zewnętrzny
L
Długość
Montaż
wiertło o
Ø
Montaż Ø
obniżenia
+0,25
Montaż
gwintownik
Montaż
minimalna
głębokość gwintu
Demontaż -
Ø
wiertła
Demontaż -
głębokość
wiercenia
Nr zamówienia
narzędzi
montażowych
CADOsp.CenaZamów
K0399.04stalM4M886,98,3M89,55,54K0399.804  28,73 PLN
K0399.05stalM5M10x1,25108,810,3M10x1,2512,57,54,8K0399.805  14,90 PLN
K0399.06stalM6M12x1,251210,812,3M12x1,2514,59,54,8K0399.806  16,00 PLN
K0399.08stalM8M14x1,51412,814,3M14x1,516,511,54,8K0399.808  17,76 PLN
K0399.08X1stalM8x1M14x1,51412,814,3M14x1,516,511,54,8K0399.808  17,76 PLN
K0399.10stalM10M16x1,51614,816,3M16x1,518,513,54,8K0399.810  22,10 PLN
K0399.10X125stalM10x1,25M16x1,51614,816,3M16x1,518,513,54,8K0399.810  22,10 PLN
K0399.12stalM12M18x1,51816,818,3M18x1,520,515,54,8K0399.812  28,36 PLN
K0399.12X125stalM12x1,25M18x1,51816,818,3M18x1,520,515,54,8K0399.812  28,36 PLN
K0399.14stalM14M20x1,52018,820,3M20x1,522,517,54,8K0399.814  35,14 PLN
K0399.14X15stalM14x1,5M20x1,52018,820,3M20x1,522,517,54,8K0399.814  35,14 PLN
K0399.16stalM16M22x1,52220,722,3M22x1,524,517,86,4K0399.816  40,84 PLN
K0399.16X15stalM16x1,5M22x1,52220,722,3M22x1,524,517,86,4K0399.816  40,84 PLN
K0399.18X15stalM18x1,5M24x1,52422,524,3M24x1,526,519,86,4K0399.818  60,24 PLN
K0399.20stalM20M30x2302830,3M30x234,525,86,4K0399.820  70,75 PLN
K0399.20X15stalM20x1,5M30x2302830,3M30x234,525,86,4K0399.820  70,75 PLN
K0399.22X15stalM22x1,5M32x2323032,3M32x236,527,86,4K0399.822  90,36 PLN
K0399.24stalM24M33x2333133,3M33x237,528,86,4K0399.824  128,34 PLN
K0399.24X2stalM24x2M33x2333133,3M33x237,528,86,4K0399.824  128,34 PLN
K0399.104stal nierdzewnaM4M886,98,3M89,55,54K0399.804  32,71 PLN
K0399.105stal nierdzewnaM5M10x1,25108,810,3M10x1,2512,57,54,8K0399.805  30,07 PLN
K0399.106stal nierdzewnaM6M12x1,251210,812,3M12x1,2514,59,54,8K0399.806  29,24 PLN
K0399.108stal nierdzewnaM8M14x1,51412,814,3M14x1,516,511,54,8K0399.808  30,84 PLN
K0399.108X1stal nierdzewnaM8x1M14x1,51412,814,3M14x1,516,511,54,8K0399.808  30,84 PLN
K0399.110stal nierdzewnaM10M16x1,51614,816,3M16x1,518,513,54,8K0399.810  35,35 PLN
K0399.110X125stal nierdzewnaM10x1,25M16x1,51614,816,3M16x1,518,513,54,8K0399.810  35,35 PLN
K0399.112stal nierdzewnaM12M18x1,51816,818,3M18x1,520,515,54,8K0399.812  45,02 PLN
K0399.112X125stal nierdzewnaM12x1,25M18x1,51816,818,3M18x1,520,515,54,8K0399.812  45,02 PLN
K0399.114stal nierdzewnaM14M20x1,52018,820,3M20x1,522,517,54,8K0399.814  58,64 PLN
K0399.114X15stal nierdzewnaM14x1,5M20x1,52018,820,3M20x1,522,517,54,8K0399.814  58,64 PLN
K0399.116stal nierdzewnaM16M22x1,52220,722,3M22x1,524,517,86,4K0399.816  64,95 PLN
K0399.116X15stal nierdzewnaM16x1,5M22x1,52220,722,3M22x1,524,517,86,4K0399.816  64,95 PLN
K0399.118X15stal nierdzewnaM18x1,5M24x1,52422,524,3M24x1,526,519,86,4K0399.818  93,46 PLN
K0399.120stal nierdzewnaM20M30x2302830,3M30x234,525,86,4K0399.820  115,61 PLN
K0399.120X15stal nierdzewnaM20x1,5M30x2302830,3M30x234,525,86,4K0399.820  115,61 PLN
K0399.122X15stal nierdzewnaM22x1,5M32x2323032,3M32x236,527,86,4K0399.822  198,82 PLN
K0399.124stal nierdzewnaM24M33x2333133,3M33x237,528,86,4K0399.824  250,68 PLN
K0399.124X2stal nierdzewnaM24x2M33x2333133,3M33x237,528,86,4K0399.824  250,68 PLN
