Wstawki gwintowe pełne

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Elementy do maszyn i przyrządów
    - Wstawki gwintowe
      - Wstawki gwintowe pełne

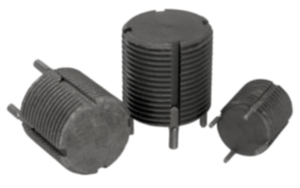

Opis artykułu/ilustracje produktu

OpisMateriał:Wkładka gwintowana ze stali.Wersja:pasywowane.Wskazówka:Wstawki gwintowe umożliwiają ponowne zastosowanie lub naprawę uszkodzonych, zerwanych lub wytartych gwintów wewnętrznych. Tym samym można odzyskać nominalne gwinty.
Wstawki nadają się do stosowania w częściach z różnych materiałów, również z metali lekkich, czy odlewów.
Dopuszczalne odchylenie wymiarów:
W przypadku wymienionych gwintów obowiązuje średnia klasa tolerancji, tzn. 6g dla gwintu trzpienia.
Pozostałe wymiary ±0,25 mm.

Wstawki gwintowe pełne stosuje się do przedmiotów obrabianych, w których otwory pod gwint są za duże lub nie zachowano rozstawów wierceń i trzeba wykonać je na nowo.

Wskazówki techniczne – patrz instrukcja montażu wstawek gwintowych.Zalety:- Łatwy i szybki montaż.
- Wstawki są ustalane klinami, które zabezpieczają je przed wykręceniem wskutek drgań.

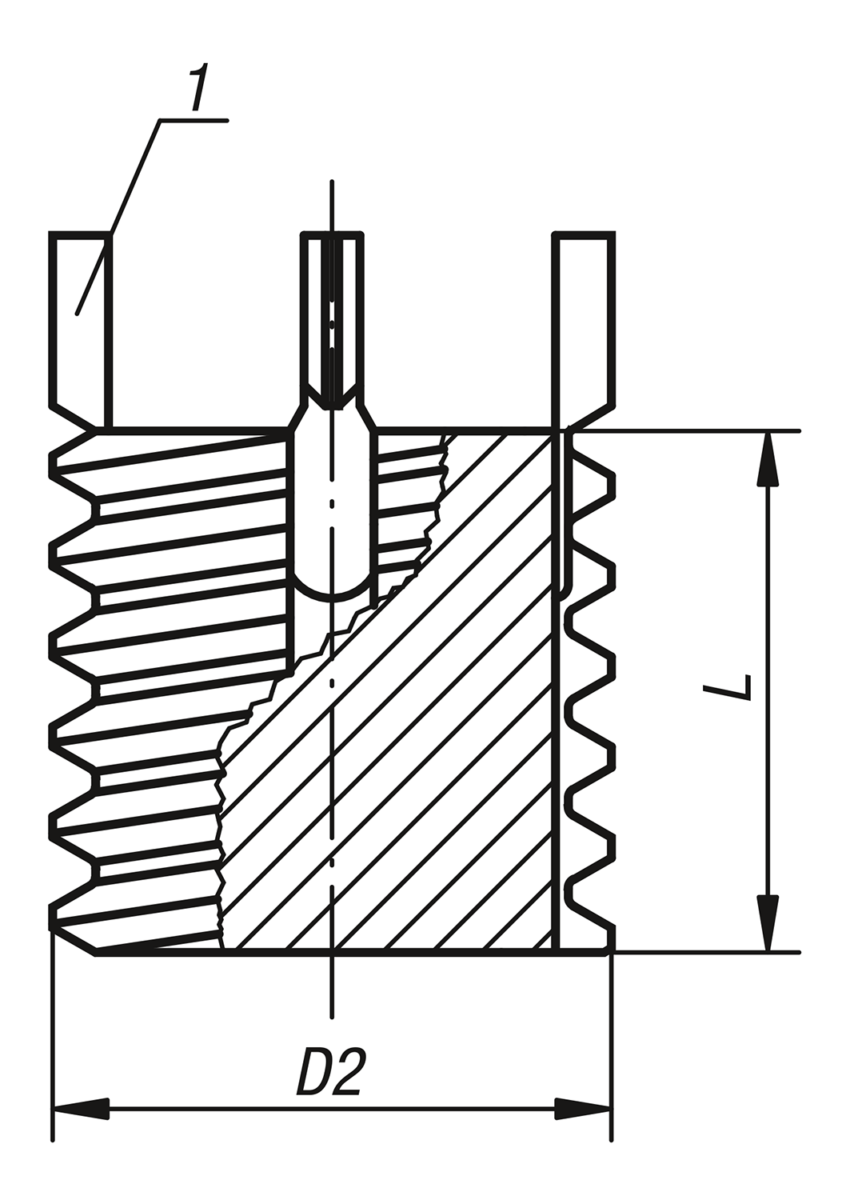

- Poza narzędziem montażowym nie potrzeba żadnego specjalnego wyposażenia.Wskazówka dotycząca planu:

1) Klin ustalający

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0400 Wstawki gwintowe pełne

219 kB

Instrukcja montażu i demontażu wstawek gwintowych

275 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	D2 Gwint zewnętrzny	L Długość	Montaż wiertło o Ø	Montaż Ø obniżenia +0,25	Montaż gwintownik	Montaż minimalna głębokość gwintu	Demontaż - Ø wiertła	Demontaż - głębokość wiercenia	Nr zamówienia narzędzi montażowych	Cena
K0400.08	M8	8	6,9	8,3	M8	9,5	5,5	4	K0400.808	62,36 PLN
K0400.10X125	M10x1,25	10	8,8	10,3	M10x1,25	12,5	7,5	4,8	K0400.810	65,76 PLN
K0400.12X125	M12x1,25	12	10,8	12,3	M12x1,25	14,5	9,5	4,8	K0400.812	69,14 PLN
K0400.14X15	M14x1,5	14	12,8	14,3	M14x1,5	16,5	11,5	4,8	K0400.814	94,48 PLN
K0400.16X15	M16x1,5	16	14,8	16,3	M16x1,5	18,5	13,5	4,8	K0400.816	99,98 PLN
K0400.18X15	M18x1,5	18	16,8	18,3	M18x1,5	20,5	15,5	4,8	K0400.818	107,65 PLN
K0400.20X15	M20x1,5	20	18,8	20,3	M20x1,5	22,5	17,5	4,8	K0400.820	120,08 PLN
K0400.22X15	M22x1,5	22	20,7	22,3	M22x1,5	24,5	17,8	6,4	K0400.822	136,80 PLN
K0400.24X15	M24x1,5	24	22,5	24,3	M24x1,5	26,5	19,8	6,4	K0400.824	173,94 PLN
K0400.30X2	M30x2	30	28	30,3	M30x2	34,5	25,8	6,4	K0400.830	183,99 PLN
