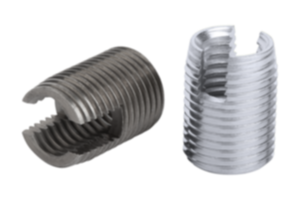

K0978Wkładki gwintowane samogwintujące ze szczeliną nacinającą |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Stal lub stal nierdzewna 1.4305.Wersja:Stal utwardzana dyfuzyjnie, cynkowana. Stal nierdzewna niepowlekana.Wskazówka:Samogwintujące wkładki gwintowane przeznaczone do wykonywania wysoce wytrzymałych, odpornych na zużycie i drgania połączeń śrubowych w materiałach o małej wytrzymałości na ścinanie, takich jak np. aluminium i stopy aluminium, mosiądz, brąz, żeliwo, duroplasty i termoplasty.

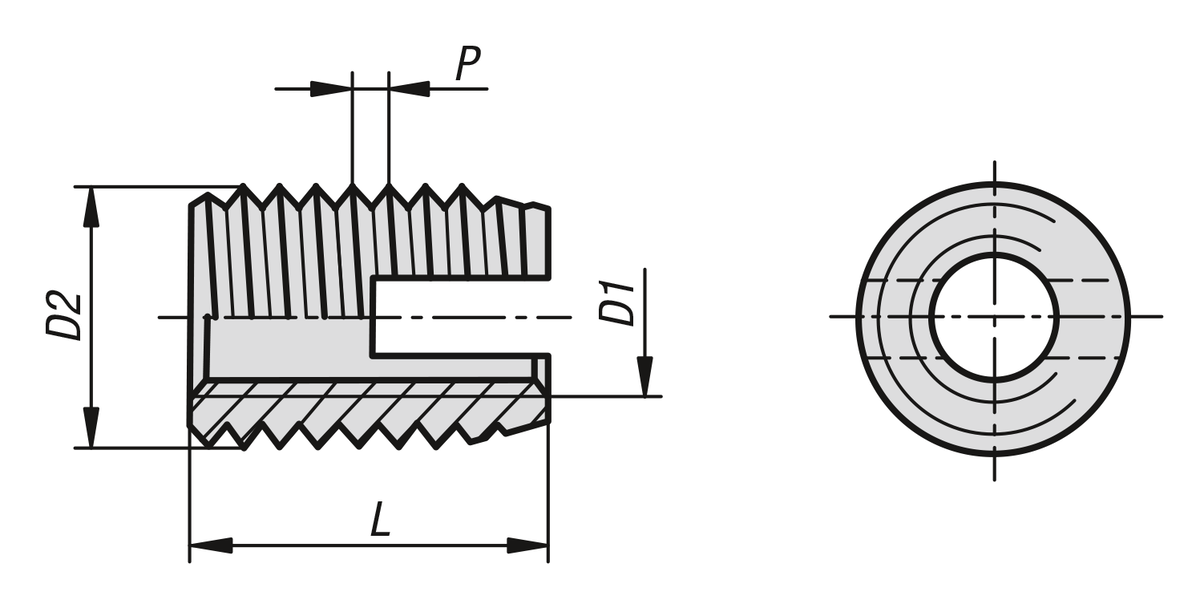

Wkładki gwintowane mają u dołu kształt stożkowy i posiadają szczelinę nacinającą. Podczas wkręcania w otwór wkładki gwintowane nacinają gwint. Gwarantuje to niezawodne, mocne zamocowanie w materiale.
Gwint wewnętrzny D1 wg ISO 6H.
Wkładki gwintowane ze szczeliną nacinającą w niektórych materiałach lekko sprężynują w obszarze szczeliny nacinającej do wewnątrz. Powoduje to powstawanie tzw. efektu zablokowania śruby. Jeżeli nie jest to pożądane, zalecamy użycie wkładek gwintowanych z otworem nacinającym.Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|

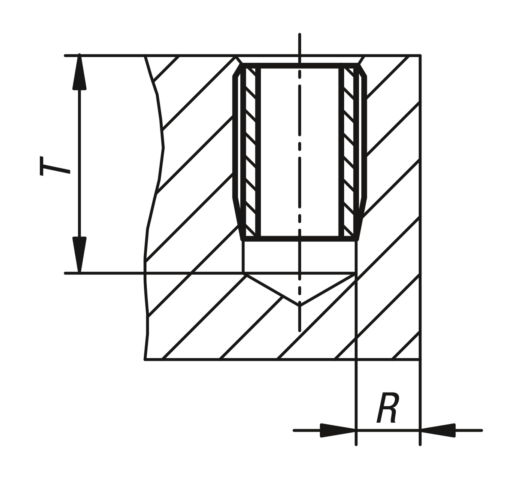

Nr Zamówienia | Materiał korpusu | D1 Gwint wewnętrzny | D2 | L Długość | P | T min. | R min. w przypadku metali lekkich | R min. w przypadku żeliwa | R min. w przypadku tworzyw sztucznych | Numer katalogowy Narzędzie montażowe ręczne | Numer katalogowy Narzędzie montażowe maszynowe | CAD | Osp. | Cena | Zamów |
---|
K0978.03 | stal | M3 | 5 | 6 | 0,5 | 8 | 1 | 1,5 | 1,25 | K0978.803 | K0978.903 | | | 1,59 PLN | | K0978.04 | stal | M4 | 6,5 | 8 | 0,75 | 10 | 1,3 | 1,95 | 1,6 | K0978.804 | K0978.904 | | | 1,91 PLN | | K0978.05 | stal | M5 | 8 | 10 | 1 | 13 | 1,6 | 2,4 | 2 | K0978.805 | K0978.905 | | | 1,91 PLN | | K0978.06 | stal | M6 | 10 | 14 | 1,5 | 17 | 2 | 3 | 2,5 | K0978.806 | K0978.906 | | | 2,28 PLN | | K0978.08 | stal | M8 | 12 | 15 | 1,5 | 18 | 2,4 | 3,6 | 3 | K0978.808 | K0978.908 | | | 2,97 PLN | | K0978.10 | stal | M10 | 14 | 18 | 1,5 | 22 | 2,8 | 4,2 | 3,5 | K0978.810 | K0978.910 | | | 3,54 PLN | | K0978.12 | stal | M12 | 16 | 22 | 1,5 | 26 | 3,2 | 4,8 | 4 | K0978.812 | K0978.912 | | | 4,82 PLN | | K0978.16 | stal | M16 | 20 | 22 | 1,5 | 27 | 4 | 6 | 5 | - | K0978.916 | | | 13,96 PLN | | K0978.103 | stal nierdzewna | M3 | 5 | 6 | 0,5 | 8 | 1 | 1,5 | 1,25 | K0978.803 | K0978.903 | | | 5,61 PLN | | K0978.104 | stal nierdzewna | M4 | 6,5 | 8 | 0,75 | 10 | 1,3 | 1,95 | 1,6 | K0978.804 | K0978.904 | | | 6,77 PLN | | K0978.105 | stal nierdzewna | M5 | 8 | 10 | 1 | 13 | 1,6 | 2,4 | 2 | K0978.805 | K0978.905 | | | 7,41 PLN | | K0978.106 | stal nierdzewna | M6 | 10 | 14 | 1,5 | 17 | 2 | 3 | 2,5 | K0978.806 | K0978.906 | | | 6,72 PLN | | K0978.108 | stal nierdzewna | M8 | 12 | 15 | 1,5 | 18 | 2,4 | 3,6 | 3 | K0978.808 | K0978.908 | | | 9,32 PLN | | K0978.110 | stal nierdzewna | M10 | 14 | 18 | 1,5 | 22 | 2,8 | 4,2 | 3,5 | K0978.810 | K0978.910 | | | 13,17 PLN | | K0978.112 | stal nierdzewna | M12 | 16 | 22 | 1,5 | 26 | 3,2 | 4,8 | 4 | K0978.812 | K0978.912 | | | 15,81 PLN | | K0978.116 | stal nierdzewna | M16 | 20 | 22 | 1,5 | 27 | 4 | 6 | 5 | - | K0978.916 | | | 31,90 PLN | |
