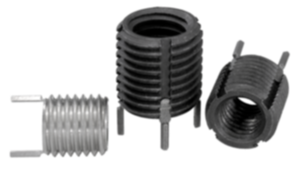

Opis artykułu/ilustracje produktu

OpisMateriał:Wkładka gwintowana ze stali lub stali nierdzewnej.Wersja:pasywowane.Wskazówka:Wstawki gwintowe umożliwiają ponowne zastosowanie lub naprawę uszkodzonych, zerwanych lub wytartych gwintów wewnętrznych. Tym samym można odzyskać nominalne gwinty.
Wstawki nadają się do stosowania w częściach z różnych materiałów, również z metali lekkich, czy odlewów.
Wstawki z gwintem wewnętrznym większym niż M6 mają cztery kliny ustalające, zamiast dwóch.
Dopuszczalne odchylenie wymiarów: W przypadku wymienionych gwintów obowiązuje średnia klasa tolerancji, tzn. 6H dla gwintu nakrętki oraz 6g dla gwintu trzpienia. Pozostałe wymiary ±0,25 mm.

Wskazówki techniczne – patrz instrukcja montażu wstawek gwintowych.Zalety:- Łatwy i szybki montaż.
- Wstawki są ustalane klinami, które zabezpieczają je przed wykręceniem wskutek drgań.
- Poza narzędziem montażowym nie potrzeba żadnego specjalnego wyposażenia.Wskazówka dotycząca planu:

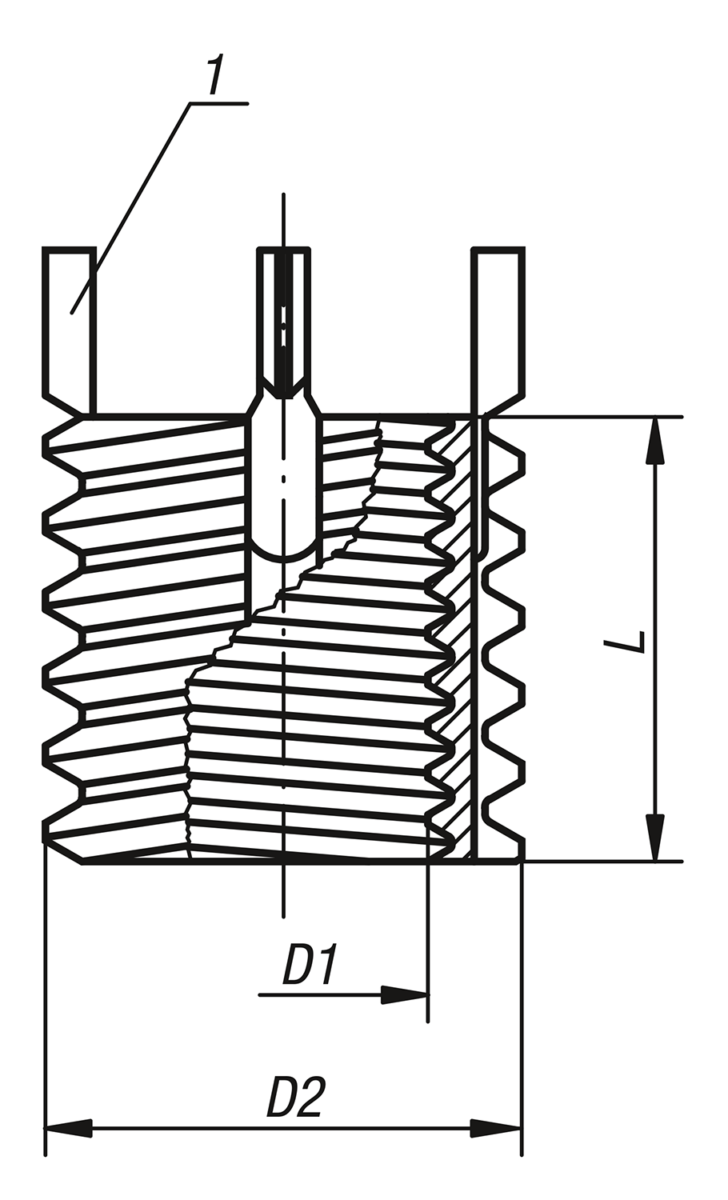

1) Klin ustalający

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0398 Wstawki gwintowe

208 kB

Instrukcja montażu i demontażu wstawek gwintowych

275 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Materiał korpusu	D1 Gwint wewnętrzny	D2 Gwint zewnętrzny	L Długość	Montaż wiertło o Ø	Montaż Ø obniżenia +0,25	Montaż gwintownik	Montaż minimalna głębokość gwintu	Demontaż - Ø wiertła	Demontaż - głębokość wiercenia	Nr zamówienia narzędzi montażowych	Cena
K0398.05	stal	M5	M8	8	6,9	8,3	M8	9,5	5,5	4	K0398.805	16,40 PLN
K0398.06	stal	M6	M10x1,25	10	8,8	10,3	M10x1,25	11,5	7,5	4,8	K0398.806	17,62 PLN
K0398.08	stal	M8	M12x1,25	12	10,8	12,3	M12x1,25	13,5	9,5	4,8	K0398.808	19,57 PLN
K0398.08X1	stal	M8x1	M12x1,25	12	10,8	12,3	M12x1,25	13,5	9,5	4,8	K0398.808	19,57 PLN
K0398.10	stal	M10	M14x1,5	14	12,8	14,3	M14x1,5	15,5	11,5	4,8	K0398.810	24,33 PLN
K0398.10X125	stal	M10x1,25	M14x1,5	14	12,8	14,3	M14x1,5	15,5	11,5	4,8	K0398.810	24,33 PLN
K0398.12	stal	M12	M16x1,5	16	14,8	16,3	M16x1,5	17,5	13,5	4,8	K0398.812	31,27 PLN
K0398.12X125	stal	M12x1,25	M16x1,5	16	14,8	16,3	M16x1,5	17,5	13,5	4,8	K0398.812	31,27 PLN
K0398.105	stal nierdzewna	M5	M8	8	6,9	8,3	M8	9,5	5,5	4	K0398.805	33,12 PLN
K0398.106	stal nierdzewna	M6	M10x1,25	10	8,8	10,3	M10x1,25	11,5	7,5	4,8	K0398.806	32,21 PLN
K0398.108	stal nierdzewna	M8	M12x1,25	12	10,8	12,3	M12x1,25	13,5	9,5	4,8	K0398.808	33,96 PLN
K0398.108X1	stal nierdzewna	M8x1	M12x1,25	12	10,8	12,3	M12x1,25	13,5	9,5	4,8	K0398.808	33,96 PLN
K0398.110	stal nierdzewna	M10	M14x1,5	14	12,8	14,3	M14x1,5	15,5	11,5	4,8	K0398.810	38,94 PLN
K0398.110X125	stal nierdzewna	M10x1,25	M14x1,5	14	12,8	14,3	M14x1,5	15,5	11,5	4,8	K0398.810	38,94 PLN
K0398.112	stal nierdzewna	M12	M16x1,5	16	14,8	16,3	M16x1,5	17,5	13,5	4,8	K0398.812	49,62 PLN
K0398.112X125	stal nierdzewna	M12x1,25	M16x1,5	16	14,8	16,3	M16x1,5	17,5	13,5	4,8	K0398.812	49,62 PLN
