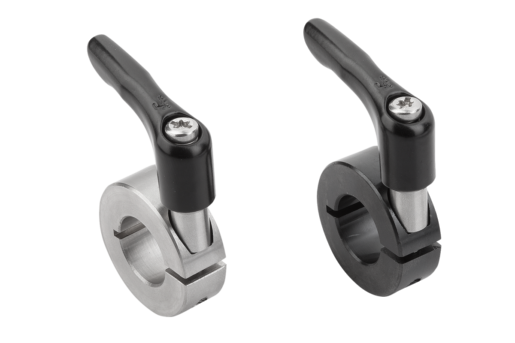

Pierścienie zaciskowe z rękojeścią nastawną

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Elementy do maszyn i przyrządów
    - Pierścienie osadcze, pierścienie zaciskowe i piasty zaciskowe
      - Pierścienie zaciskowe z rękojeścią nastawną

Opis artykułu/ilustracje produktu

OpisMateriał:Stal 1.0718.
Stal nierdzewna 1.4305.Wersja:Stal oksydowana.
Stal nierdzewna niepowlekana.
Wstawka ze stali nierdzewnej.Wskazówka:Pierścienie zaciskowe z rękojeścią nastawną obejmują wał, zapewniając równomierny rozkład sił nacisku. Zapewnia to dokładne dopasowanie oraz pewne mocowanie bez ryzyka uszkodzenia wału.

Wymagana jest tolerancja wału w zakresie h11.Na zapytanie:Pozostałe wymiary.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0611 Pierścienie zaciskowe z rękojeścią nastawną

205 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Materiał korpusu	B	D1	D2	R	Cena
K0611.11001	stal	9	10	24	44,1	45,91 PLN
K0611.11201	stal	11	12	28	90,4	46,99 PLN
K0611.11501	stal	13	15	34	105	50,77 PLN
K0611.11601	stal	13	16	34	105	51,91 PLN
K0611.11801	stal	13	18	36	105,7	54,08 PLN
K0611.12001	stal	15	20	40	103,8	56,57 PLN
K0611.12201	stal	15	22	42	104,2	56,57 PLN
K0611.12501	stal	15	25	45	104,8	59,82 PLN
K0611.12801	stal	15	28	48	106,8	59,82 PLN
K0611.13001	stal	15	30	54	112,6	68,68 PLN
K0611.14001	stal	15	40	60	113,2	78,04 PLN
K0611.15001	stal	19	50	78	150,2	144,80 PLN
K0611.11002	stal nierdzewna	9	10	24	44,1	71,06 PLN
K0611.11202	stal nierdzewna	11	12	28	90,4	72,09 PLN
K0611.11502	stal nierdzewna	13	15	34	105	84,25 PLN
K0611.11602	stal nierdzewna	13	16	34	105	85,18 PLN
K0611.11802	stal nierdzewna	13	18	36	105,7	94,08 PLN
K0611.12002	stal nierdzewna	15	20	40	103,8	109,04 PLN
K0611.12202	stal nierdzewna	15	22	42	104,2	111,84 PLN
K0611.12502	stal nierdzewna	15	25	45	104,8	114,94 PLN
K0611.12802	stal nierdzewna	15	28	48	106,8	120,78 PLN
K0611.13002	stal nierdzewna	15	30	54	112,6	126,68 PLN
K0611.14002	stal nierdzewna	15	40	60	113,2	175,74 PLN
K0611.15002	stal nierdzewna	19	50	78	150,2	348,75 PLN
