Pierścień zaciskowy z gwintem

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Elementy do maszyn i przyrządów
    - Pierścienie osadcze, pierścienie zaciskowe i piasty zaciskowe
      - Pierścień zaciskowy z gwintem

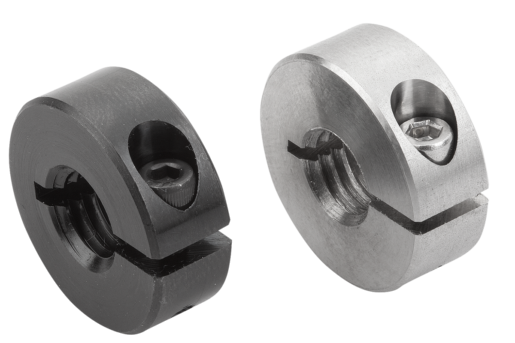

Opis artykułu/ilustracje produktu

OpisMateriał:Stal.
Stal nierdzewna 1.4305.Wersja:Stal oksydowana, śruba – stal 12.9.
Stal nierdzewna niepowlekana, śruba – stal nierdzewna A2-70.Wskazówka:Pierścienie zaciskowe gwintowane okalają element współpracujący z równomiernie rozłożoną siłą.
Pierścienie zaciskowe mogą być stosowane w połączeniu z trzpienieami gwintowanymi do klasy tolerancji gwintu 6g.Zakres temperatury:-40°C do +175°C.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0986 Pierścień zaciskowy z gwintem

231 kB

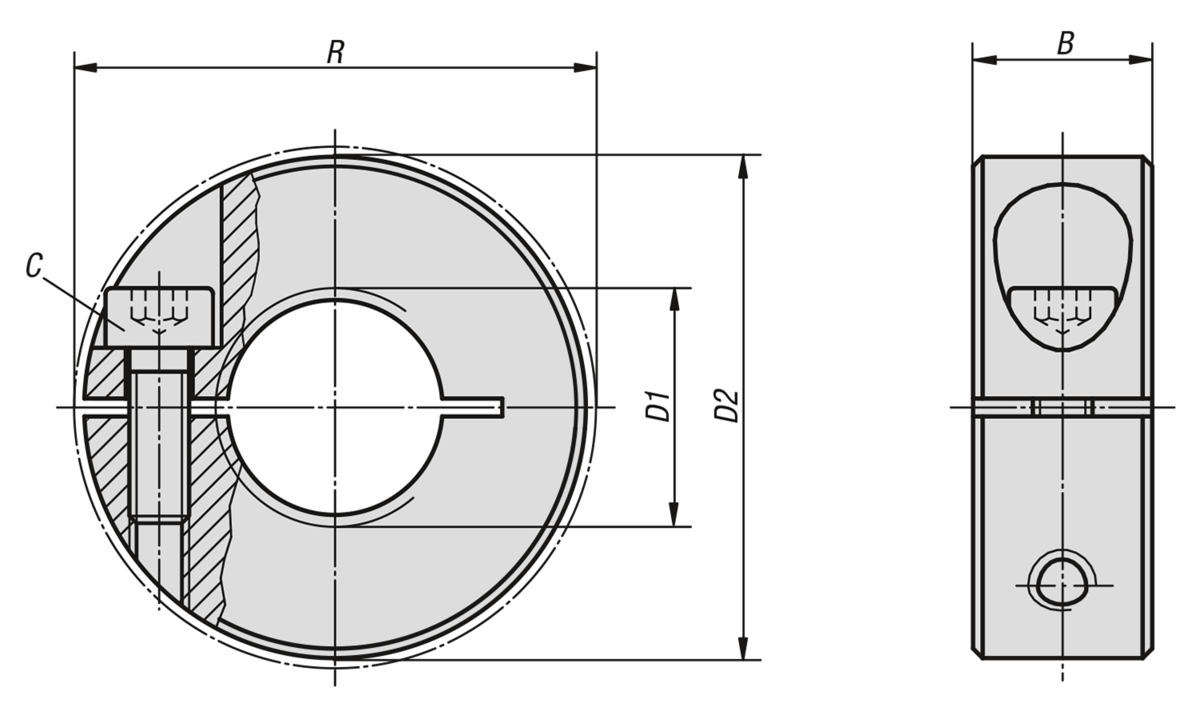

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Materiał korpusu	B	C	D1 Gwint wewnętrzny	D2	R	Cena
K0986.0401	stal	9	M3x8	M4	16	20,7	20,73 PLN
K0986.0501	stal	9	M3x8	M5	16	20,7	20,73 PLN
K0986.0601	stal	9	M3x8	M6	16	20,7	20,73 PLN
K0986.0801	stal	9	M3x8	M8	18	22,4	22,16 PLN
K0986.1001	stal	9	M3x10	M10	24	26	22,91 PLN
K0986.1201	stal	11	M4x12	M12	28	31,8	24,39 PLN
K0986.1601	stal	13	M5x16	M16	34	39,4	28,62 PLN
K0986.2001	stal	15	M6x18	M20	40	46,4	35,81 PLN
K0986.0402	stal nierdzewna	9	M3x8	M4	16	20,7	42,95 PLN
K0986.0502	stal nierdzewna	9	M3x8	M5	16	20,7	42,95 PLN
K0986.0602	stal nierdzewna	9	M3x8	M6	16	20,7	42,95 PLN
K0986.0802	stal nierdzewna	9	M3x8	M8	18	22,4	44,44 PLN
K0986.1002	stal nierdzewna	9	M3x10	M10	24	26	50,05 PLN
K0986.1202	stal nierdzewna	11	M4x12	M12	28	31,8	58,72 PLN
K0986.1602	stal nierdzewna	13	M5x16	M16	34	39,4	60,15 PLN
K0986.2002	stal nierdzewna	15	M6x18	M20	40	46,4	71,58 PLN
