Pierścienie zaciskowe z nacięciem wewnątrz

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Elementy do maszyn i przyrządów
    - Pierścienie osadcze, pierścienie zaciskowe i piasty zaciskowe
      - Pierścienie zaciskowe z nacięciem wewnątrz

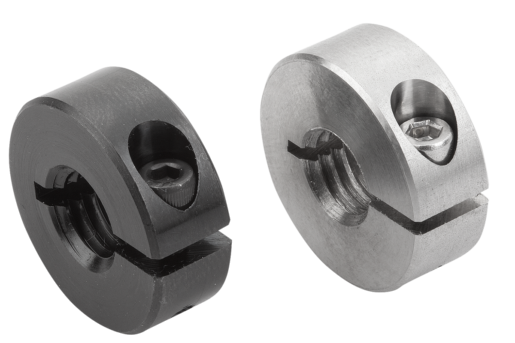

Opis artykułu/ilustracje produktu

OpisMateriał:Stal.
Stal nierdzewna 1.4305.
Stal nierdzewna 1.4404.
Aluminium.Wersja:Stal oksydowana, śruba – stal 12.9.
Stal nierdzewna 1.4305 niepowlekana, śruba – stal nierdzewna A2-70.
Stal nierdzewna 1.4404 niepowlekana, śruba – stal nierdzewna A4-70.
Aluminium niepowlekane, śruba – stal nierdzewna A2-70.
Wskazówka:Pierścienie zaciskowe z nacięciem wewnątrz posiadają wbudowany wałek, dzięki któremu siły mocujące rozkładają się równolegle. Zapewnia to dokładne dopasowanie oraz pewne mocowanie bez ryzyka uszkodzenia wału.

Wymagana jest tolerancja wału w zakresie h11.Pierścienie zaciskowe wykonane ze stali nierdzewnej A4 są oznakowane małym punktem centrującym na średnicy zewnętrznej.Zakres temperatury:-40°C do +175°C.Na zapytanie:Pozostałe wymiary.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0611 Pierścienie zaciskowe z nacięciem wewnątrz

237 kB

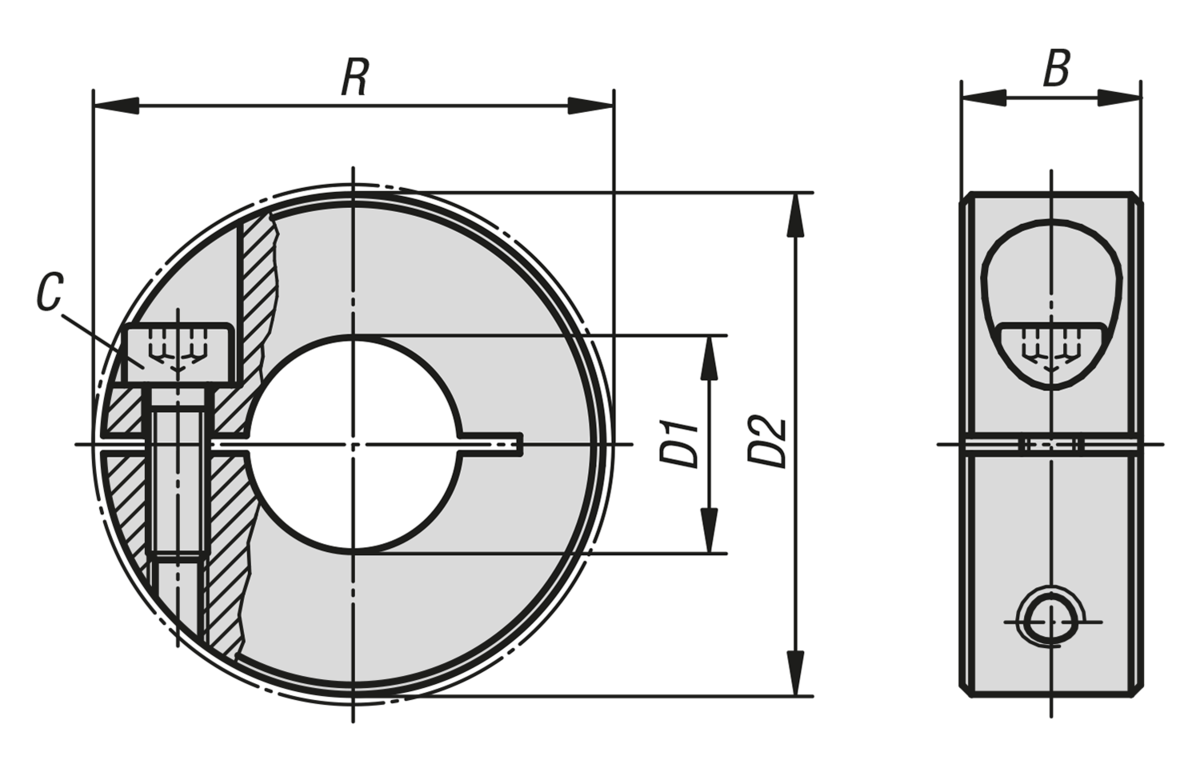

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Typ formy	Materiał korpusu	B	C (DIN 912)	D1	D2	R	Cena
K0611.00401	z nacięciem wewnątrz	stal	9	M3x8	4	16	20,7	12,86 PLN
K0611.00501	z nacięciem wewnątrz	stal	9	M3x8	5	16	20,7	12,86 PLN
K0611.00601	z nacięciem wewnątrz	stal	9	M3x8	6	16	20,7	12,86 PLN
K0611.00801	z nacięciem wewnątrz	stal	9	M3x8	8	18	22,4	12,86 PLN
K0611.01001	z nacięciem wewnątrz	stal	9	M3x10	10	24	26	15,02 PLN
K0611.01201	z nacięciem wewnątrz	stal	11	M4x12	12	28	31,8	16,66 PLN
K0611.01501	z nacięciem wewnątrz	stal	13	M5x16	15	34	39,4	19,73 PLN
K0611.01601	z nacięciem wewnątrz	stal	13	M5x16	16	34	39,4	19,73 PLN
K0611.01801	z nacięciem wewnątrz	stal	13	M5x16	18	36	41,1	22,16 PLN
K0611.02001	z nacięciem wewnątrz	stal	15	M6x18	20	40	46,4	25,13 PLN
K0611.02201	z nacięciem wewnątrz	stal	15	M6x18	22	42	48,1	26,55 PLN
K0611.02501	z nacięciem wewnątrz	stal	15	M6x18	25	45	50,8	27,14 PLN
K0611.02801	z nacięciem wewnątrz	stal	15	M6x18	28	48	53,7	29,95 PLN
K0611.03001	z nacięciem wewnątrz	stal	15	M6x18	30	54	58,6	34,33 PLN
K0611.04001	z nacięciem wewnątrz	stal	15	M6x18	40	60	65	39,62 PLN
K0611.05001	z nacięciem wewnątrz	stal	19	M8x25	50	78	87	83,85 PLN
K0611.00402	z nacięciem wewnątrz	stal nierdzewna	9	M3x8	4	16	20,7	27,83 PLN
K0611.00502	z nacięciem wewnątrz	stal nierdzewna	9	M3x8	5	16	20,7	27,83 PLN
K0611.00602	z nacięciem wewnątrz	stal nierdzewna	9	M3x8	6	16	20,7	27,83 PLN
K0611.00802	z nacięciem wewnątrz	stal nierdzewna	9	M3x8	8	18	22,4	30,10 PLN
K0611.01002	z nacięciem wewnątrz	stal nierdzewna	9	M3x10	10	24	26	38,30 PLN
K0611.01202	z nacięciem wewnątrz	stal nierdzewna	11	M4x12	12	28	31,8	39,57 PLN
K0611.01502	z nacięciem wewnątrz	stal nierdzewna	13	M5x16	15	34	39,4	47,35 PLN
K0611.01602	z nacięciem wewnątrz	stal nierdzewna	13	M5x16	16	34	39,4	47,35 PLN
K0611.01802	z nacięciem wewnątrz	stal nierdzewna	13	M5x16	18	36	41,1	54,12 PLN
K0611.02002	z nacięciem wewnątrz	stal nierdzewna	15	M6x18	20	40	46,4	65,86 PLN
K0611.02202	z nacięciem wewnątrz	stal nierdzewna	15	M6x18	22	42	48,1	69,20 PLN
K0611.02502	z nacięciem wewnątrz	stal nierdzewna	15	M6x18	25	45	50,8	72,94 PLN
K0611.02802	z nacięciem wewnątrz	stal nierdzewna	15	M6x18	28	48	53,7	82,10 PLN
K0611.03002	z nacięciem wewnątrz	stal nierdzewna	15	M6x18	30	54	58,6	84,17 PLN
K0611.04002	z nacięciem wewnątrz	stal nierdzewna	15	M6x18	40	60	65	105,11 PLN
K0611.05002	z nacięciem wewnątrz	stal nierdzewna	19	M8x25	50	78	87	198,21 PLN
K0611.00404	z nacięciem wewnątrz	stal nierdzewna A4	9	M3x8	4	16	20,7	36,13 PLN
K0611.00504	z nacięciem wewnątrz	stal nierdzewna A4	9	M3x8	5	16	20,7	36,13 PLN
K0611.00604	z nacięciem wewnątrz	stal nierdzewna A4	9	M3x8	6	16	20,7	36,13 PLN
K0611.00804	z nacięciem wewnątrz	stal nierdzewna A4	9	M3x8	8	18	22,4	39,20 PLN
K0611.01004	z nacięciem wewnątrz	stal nierdzewna A4	9	M3x10	10	24	26	49,78 PLN
K0611.01204	z nacięciem wewnątrz	stal nierdzewna A4	11	M4x12	12	28	31,8	51,47 PLN
K0611.01504	z nacięciem wewnątrz	stal nierdzewna A4	13	M5x16	15	34	39,4	61,57 PLN
K0611.01604	z nacięciem wewnątrz	stal nierdzewna A4	13	M5x16	16	34	39,4	61,57 PLN
K0611.01804	z nacięciem wewnątrz	stal nierdzewna A4	13	M5x16	18	36	41,1	70,30 PLN
K0611.02004	z nacięciem wewnątrz	stal nierdzewna A4	15	M6x18	20	40	46,4	79,09 PLN
K0611.02204	z nacięciem wewnątrz	stal nierdzewna A4	15	M6x18	22	42	48,1	83,05 PLN
K0611.02504	z nacięciem wewnątrz	stal nierdzewna A4	15	M6x18	25	45	50,8	87,49 PLN
K0611.02804	z nacięciem wewnątrz	stal nierdzewna A4	15	M6x18	28	48	53,7	98,50 PLN
K0611.03004	z nacięciem wewnątrz	stal nierdzewna A4	15	M6x18	30	54	58,6	100,98 PLN
K0611.04004	z nacięciem wewnątrz	stal nierdzewna A4	15	M6x18	40	60	65	126,17 PLN
K0611.05004	z nacięciem wewnątrz	stal nierdzewna A4	19	M8x25	50	78	87	257,68 PLN
K0611.00403	z nacięciem wewnątrz	aluminium	9	M3x8	4	16	20,7	18,19 PLN
K0611.00503	z nacięciem wewnątrz	aluminium	9	M3x8	5	16	20,7	18,19 PLN
K0611.00603	z nacięciem wewnątrz	aluminium	9	M3x8	6	16	20,7	18,19 PLN
K0611.00803	z nacięciem wewnątrz	aluminium	9	M3x8	8	18	22,4	19,41 PLN
K0611.01003	z nacięciem wewnątrz	aluminium	9	M3x10	10	24	26	23,28 PLN
K0611.01203	z nacięciem wewnątrz	aluminium	11	M4x12	12	28	31,8	25,19 PLN
K0611.01503	z nacięciem wewnątrz	aluminium	13	M5x16	15	34	39,4	37,56 PLN
K0611.01603	z nacięciem wewnątrz	aluminium	13	M5x16	16	34	39,4	37,56 PLN
K0611.01803	z nacięciem wewnątrz	aluminium	13	M5x16	18	36	41,1	42,64 PLN
K0611.02003	z nacięciem wewnątrz	aluminium	15	M6x18	20	40	46,4	42,64 PLN
K0611.02203	z nacięciem wewnątrz	aluminium	15	M6x18	22	42	48,1	44,01 PLN
K0611.02503	z nacięciem wewnątrz	aluminium	15	M6x18	25	45	50,8	51,78 PLN
K0611.02803	z nacięciem wewnątrz	aluminium	15	M6x18	28	48	53,7	67,29 PLN
K0611.03003	z nacięciem wewnątrz	aluminium	15	M6x18	30	54	58,6	67,29 PLN
K0611.04003	z nacięciem wewnątrz	aluminium	15	M6x18	40	60	65	89,34 PLN
K0611.05003	z nacięciem wewnątrz	aluminium	19	M8x25	50	78	87	156,69 PLN
