Opis artykułu/ilustracje produktu

OpisMateriał:Stal do ulepszania cieplnego.Wersja:Ulepszone cieplnie do klasy 8 i oksydowane.Wskazówka:Zaletą nakrętek rombowych jest to, że można je montować od góry. Są bardzo przydatne przy długich rowkach teowych albo jeśli obłożenie stołu obrabiarki nie pozwala z boku wprowadzać śrub mocujących lub nakrętek do rowków teowych.Zastosowanie:Najpierw wprowadzić, potem obrócić zważając na opór w rowku.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0379 Nakrętki rombowe do rowków teowych

195 kB

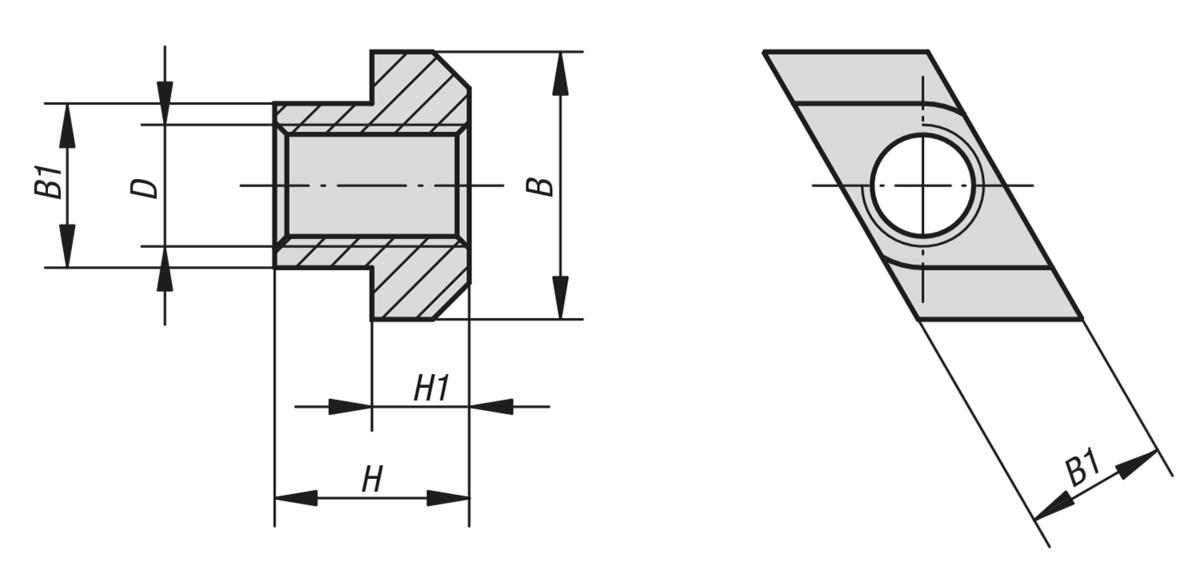

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Szerokość rowka	B	B1	D	H	H1	Cena
K0379.105	6	10	5,6	M5	8	4	11,48 PLN
K0379.106	8	13	7,6	M6	10	6	16,03 PLN
K0379.108	10	15	9,7	M8	12	6	17,62 PLN
K0379.110	12	18	11,7	M10	14	7	19,90 PLN
K0379.210	14	22	13,5	M10	16	8	36,29 PLN
K0379.310	18	28	17,5	M10	20	10	47,51 PLN
K0379.112	14	22	13,7	M12	16	8	21,16 PLN
K0379.114	16	25	15,7	M14	18	9	34,59 PLN
K0379.116	18	28	17,7	M16	20	10	34,91 PLN
K0379.216	20	32	19,7	M16	24	12	53,22 PLN
K0379.316	22	35	21,5	M16	28	14	82,36 PLN
K0379.416	28	44	27,5	M16	36	18	114,00 PLN
K0379.118	20	32	19,7	M18	24	12	57,29 PLN
K0379.120	22	35	21,7	M20	28	14	63,05 PLN
K0379.124	28	44	27,7	M24	36	18	105,80 PLN
K0379.130	36	54	35,6	M30	44	22	200,39 PLN
K0379.136	42	65	41,5	M36	52	26	388,23 PLN
