Śruby odchylne

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Elementy do maszyn i przyrządów
    - Akcesoria do elementów maszyn i przyrządów
      - Śruby odchylne

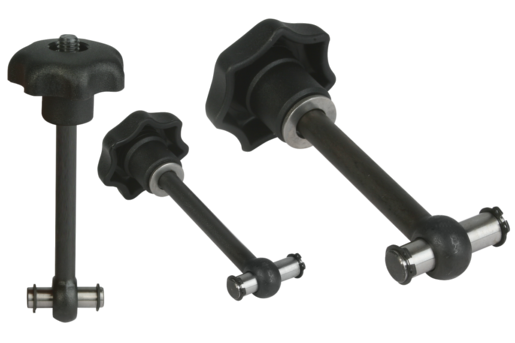

Opis artykułu/ilustracje produktu

OpisMateriał:Pokrętło gwiaździste: termoplast.
Tuleja stalowa.
Podkładka: stal 140 HV.
Śruba oczkowa: stal, klasa wytrzymałości 8.8.
Sworzeń osiowy: stal do ulepszania cieplnego 1.1181.Wersja:Pokrętło gwiaździste czarne.
Tulejka ocynkowana i pasywowana na niebiesko.
Podkładka niepowlekana.
Śruba oczkowa oksydowana.
Sworzeń osiowy ulepszany cieplnie, szlifowany, z połyskiem.Wskazówka:Śruby odchylne w dostawie nie są zmontowane.
Odpowiednie pierścienie osadcze są dołączone do kompletu.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0053 Śruby odchylne

217 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	D	D1	D2	D3	D4	H	H1	H2	L	L1	L2 min.	L2 maks.	S	Cena
K0053.06050	M6	6	14	32	12	20	10	1,6	22	17	32	44	7	33,06 PLN
K0053.06075	M6	6	14	32	12	20	10	1,6	22	17	57	69	7	35,65 PLN
K0053.08050	M8	8	18	40	16	24	13	1,6	30	25	28	42	9	35,97 PLN
K0053.08075	M8	8	18	40	16	24	13	1,6	30	25	53	67	9	38,72 PLN
K0053.10075	M10	10	20	50	20	31	17	2	37	32	49	65	12	45,39 PLN
K0053.10100	M10	10	20	50	20	31	17	2	37	32	74	90	12	49,14 PLN
