      - Sześciokątne nakrętki kołpakowe, forma wysoka, DIN 1587 stal lub stal nierdzewna

Opis artykułu/ilustracje produktu

OpisMateriał:Stal, stal nierdzewna A2 lub stal nierdzewna A4.Wersja:Stal, klasa wytrzymałości 6, niepowlekana lub cynkowana galwanicznie.
Stal nierdzewna A2-70, niepowlekana.
Stal nierdzewna A4-70, niepowlekana.Wskazówka:Nakrętki kołpakowe znajdują zastosowanie przede wszystkim w dekoracyjnych nakrętkach kołpakowych. Nakrętki kołpakowe zamykają i chronią otwarty koniec gwintu. Służą także do zabezpieczania ostrych krawędzi w maszynach, instalacjach, urządzeniach sportowych oraz wszędzie tam, gdzie występuje ryzyko spowodowania urazów lub uszkodzeń przez otwarte końce gwintów. Dane techniczne:Zgodnie z DIN 1587:2021-10 wybór wykonania, wylot gwintu lub gwint podcięty, następuje niezależnie od wielkości gwintu według wyboru producenta.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1800 Sześciokątne nakrętki kołpakowe, forma wysoka, DIN 1587 stal lub stal nierdzewna

194 kB

Klasy wytrzymałości

43,1 kB

Przegląd norm w odniesieniu do elementów złącznych

718 kB

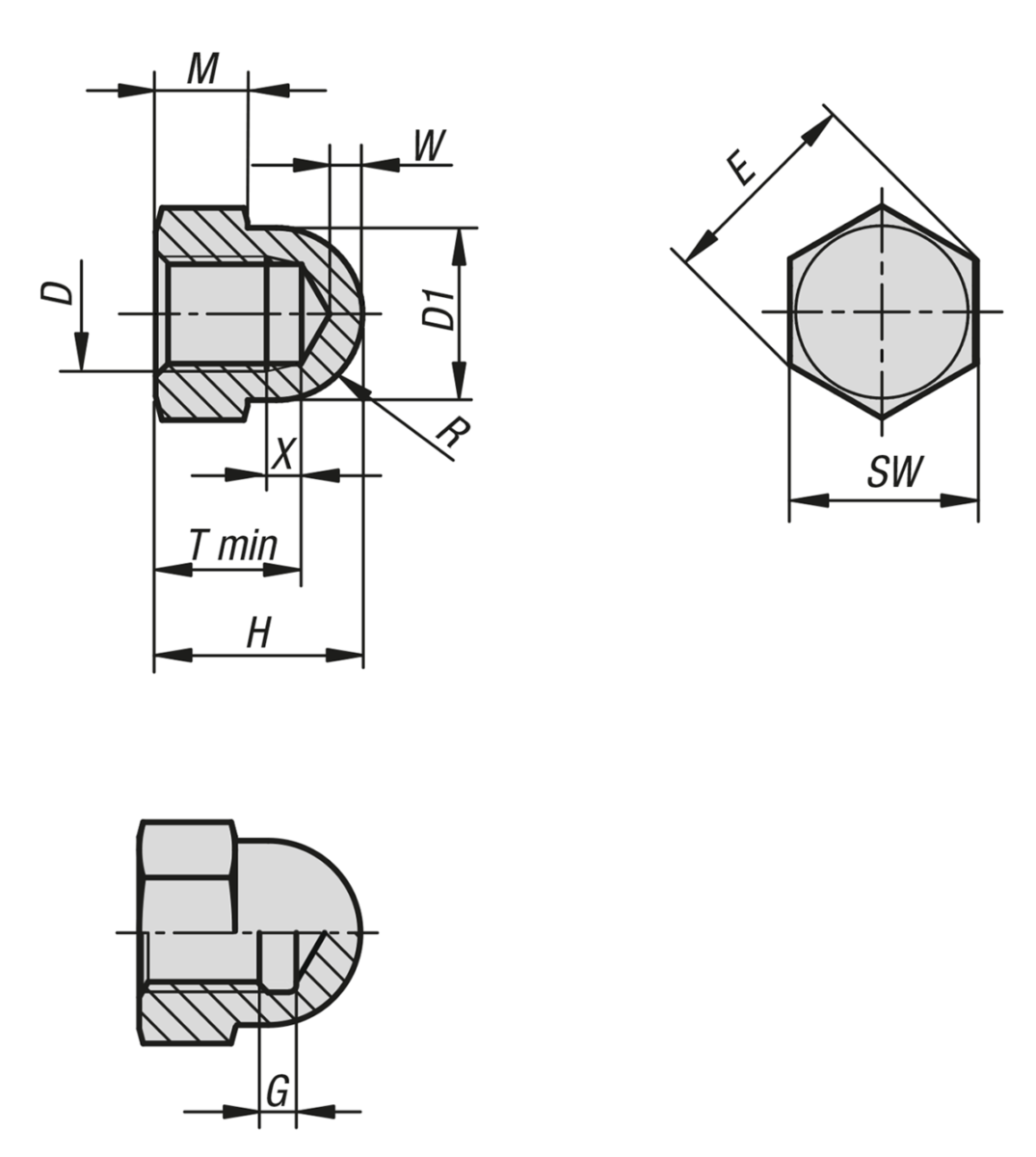

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Materiał korpusu	Powierzchnia korpusu	D	D1	T min.	H	M	SW	E	R	W	X	G	Cena
K1800.104	stal	z połyskiem	M4	6,5	5,26	8	3,2	7	7,66	3,25	2	1,4	-	0,93 PLN
K1800.105	stal	z połyskiem	M5	7,5	7,21	10	4	8	8,79	3,75	2	1,6	-	0,93 PLN
K1800.106	stal	z połyskiem	M6	9,5	7,71	12	5	10	11,05	4,75	2	2	-	1,40 PLN
K1800.108	stal	z połyskiem	M8	12,5	10,65	15	6,5	13	14,38	6,25	2	2,4	-	2,13 PLN
K1800.110	stal	z połyskiem	M10	15	12,65	18	8	17	18,9	7,5	2	3	-	4,86 PLN
K1800.112	stal	z połyskiem	M12	17	15,65	22	10	19	21,1	8,5	3	-	6,4	6,93 PLN
K1800.114	stal	z połyskiem	M14	20	17,65	25	11	22	23,9	10	4	-	7,3	12,89 PLN
K1800.116	stal	z połyskiem	M16	23	20,58	28	13	24	26,76	11,5	4	-	7,3	13,87 PLN
K1800.120	stal	z połyskiem	M20	28	25,58	34	16	30	32,95	14	5	-	9,3	15,63 PLN
K1800.124	stal	z połyskiem	M24	34	30,5	42	19	36	39,6	17	6	-	10,7	24,22 PLN
K1800.204	stal	ocynkowany	M4	6,5	5,26	8	3,2	7	7,66	3,25	2	1,4	-	1,04 PLN
K1800.205	stal	ocynkowany	M5	7,5	7,21	10	4	8	8,79	3,75	2	1,6	-	1,04 PLN
K1800.206	stal	ocynkowany	M6	9,5	7,71	12	5	10	11,05	4,75	2	2	-	1,51 PLN
K1800.208	stal	ocynkowany	M8	12,5	10,65	15	6,5	13	14,38	6,25	2	2,4	-	2,44 PLN
K1800.210	stal	ocynkowany	M10	15	12,65	18	8	17	18,9	7,5	2	3	-	5,28 PLN
K1800.212	stal	ocynkowany	M12	17	15,65	22	10	19	21,1	8,5	3	-	6,4	7,72 PLN
K1800.214	stal	ocynkowany	M14	20	17,65	25	11	22	23,9	10	4	-	7,3	14,24 PLN
K1800.216	stal	ocynkowany	M16	23	20,58	28	13	24	26,76	11,5	4	-	7,3	15,27 PLN
K1800.220	stal	ocynkowany	M20	28	25,58	34	16	30	32,95	14	5	-	9,3	17,18 PLN
K1800.224	stal	ocynkowany	M24	34	30,5	42	19	36	39,6	17	6	-	10,7	26,70 PLN
K1800.230	stal	ocynkowany	M30	44	39	50	24	46	50,9	22	7	-	12,7	128,40 PLN
K1800.304	stal nierdzewna A2	z połyskiem	M4	6,5	5,26	8	3,2	7	7,66	3,25	2	1,4	-	1,04 PLN
K1800.305	stal nierdzewna A2	z połyskiem	M5	7,5	7,21	10	4	8	8,79	3,75	2	1,6	-	1,04 PLN
K1800.306	stal nierdzewna A2	z połyskiem	M6	9,5	7,71	12	5	10	11,05	4,75	2	2	-	1,51 PLN
K1800.308	stal nierdzewna A2	z połyskiem	M8	12,5	10,65	15	6,5	13	14,38	6,25	2	2,4	-	2,44 PLN
K1800.310	stal nierdzewna A2	z połyskiem	M10	15	12,65	18	8	17	18,9	7,5	2	3	-	5,28 PLN
K1800.312	stal nierdzewna A2	z połyskiem	M12	17	15,65	22	10	19	21,1	8,5	3	-	6,4	7,72 PLN
K1800.314	stal nierdzewna A2	z połyskiem	M14	20	17,65	25	11	22	23,9	10	4	-	7,3	14,24 PLN
K1800.316	stal nierdzewna A2	z połyskiem	M16	23	20,58	28	13	24	26,76	11,5	4	-	7,3	15,27 PLN
K1800.320	stal nierdzewna A2	z połyskiem	M20	28	25,58	34	16	30	32,95	14	5	-	9,3	18,94 PLN
K1800.324	stal nierdzewna A2	z połyskiem	M24	34	30,5	42	19	36	39,6	17	6	-	10,7	29,45 PLN
K1800.330	stal nierdzewna A2	z połyskiem	M30	44	39	50	24	46	50,9	22	7	-	12,7	141,23 PLN
K1800.404	stal nierdzewna A4	z połyskiem	M4	6,5	5,26	8	3,2	7	7,66	3,25	2	1,4	-	1,55 PLN
K1800.405	stal nierdzewna A4	z połyskiem	M5	7,5	7,21	10	4	8	8,79	3,75	2	1,6	-	1,55 PLN
K1800.406	stal nierdzewna A4	z połyskiem	M6	9,5	7,71	12	5	10	11,05	4,75	2	2	-	2,23 PLN
K1800.408	stal nierdzewna A4	z połyskiem	M8	12,5	10,65	15	6,5	13	14,38	6,25	2	2,4	-	3,58 PLN
K1800.410	stal nierdzewna A4	z połyskiem	M10	15	12,65	18	8	17	18,9	7,5	2	3	-	8,03 PLN
K1800.412	stal nierdzewna A4	z połyskiem	M12	17	15,65	22	10	19	21,1	8,5	3	-	6,4	11,59 PLN
K1800.414	stal nierdzewna A4	z połyskiem	M14	20	17,65	25	11	22	23,9	10	4	-	7,3	21,42 PLN
K1800.416	stal nierdzewna A4	z połyskiem	M16	23	20,58	28	13	24	26,76	11,5	4	-	7,3	22,77 PLN
K1800.420	stal nierdzewna A4	z połyskiem	M20	28	25,58	34	16	30	32,95	14	5	-	9,3	28,36 PLN
K1800.424	stal nierdzewna A4	z połyskiem	M24	34	30,5	42	19	36	39,6	17	6	-	10,7	44,09 PLN
