Opis artykułu/ilustracje produktu

OpisMateriał:Stal lub stal nierdzewna A2.Wersja:Stal, klasa wytrzymałości 8.8, oksydowana.
Stal nierdzewna A2-70, z połyskiem.
Wskazówka:Odpowiednie sworznie – patrz B0430.Wskazówka dotycząca planu:
U = maks. 2 P (niepełny gwint)
X1 = wg DIN 76 część 1
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0396 Śruby oczkowe DIN 444, forma B 184 kB

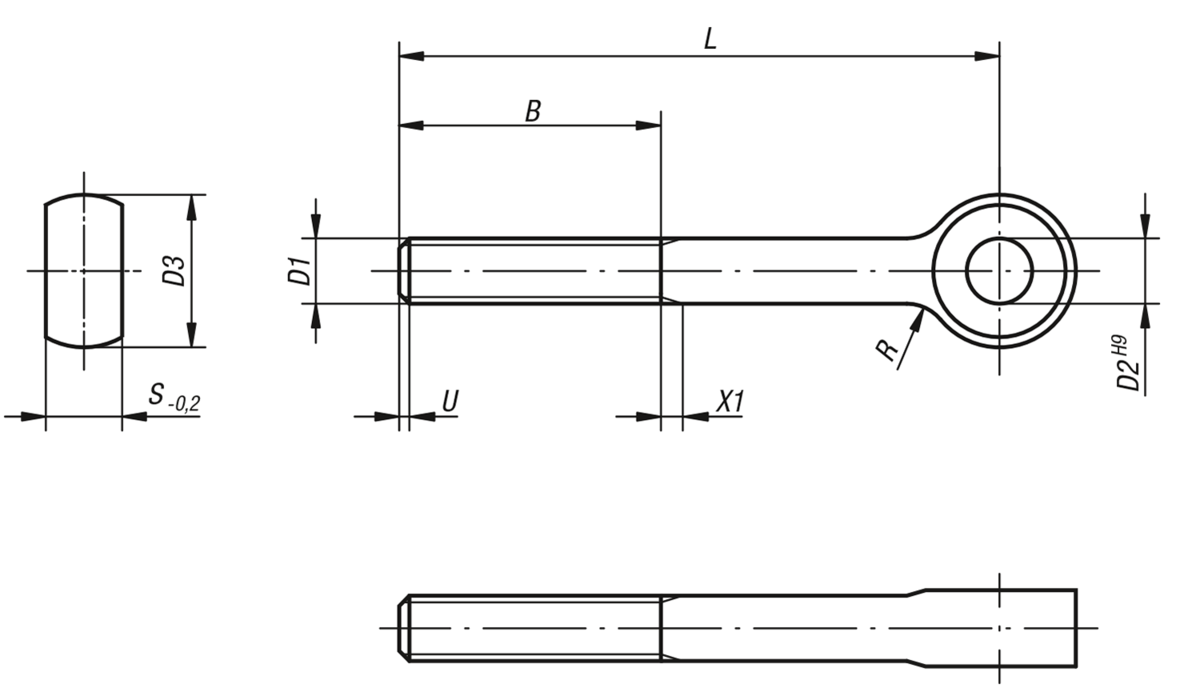

Rysunki

Śruby oczkowe DIN 444, forma B

Wybór/filtr artykułów

Nr ZamówieniaMateriał
korpusu
Klasa wytrzymałościPowierzchnia
korpusu
D1LD2D3BSRCADOsp.CenaZamów
K0396.0550stal8.8oksydowaneM5505121662,5 25,83 PLN
K0396.0575stal8.8oksydowaneM5755121662,5 27,07 PLN
K0396.0650stal8.8oksydowaneM6506141874 12,79 PLN
K0396.0675stal8.8oksydowaneM6756141874 14,96 PLN
K0396.0850stal8.8oksydowaneM8508182294 15,01 PLN
K0396.0875stal8.8oksydowaneM8758182294 17,45 PLN
K0396.1075stal8.8oksydowaneM1075102026124 19,56 PLN
K0396.10100stal8.8oksydowaneM10100102026124 22,83 PLN
K0396.1275stal8.8oksydowaneM1275122530146 24,17 PLN
K0396.12100stal8.8oksydowaneM12100122530146 26,60 PLN
K0396.12120stal8.8oksydowaneM12120122530146 30,84 PLN
K0396.12130stal8.8oksydowaneM12130122536146 45,85 PLN
K0396.1475stal8.8oksydowaneM1475142836166 60,34 PLN
K0396.14130stal8.8oksydowaneM14130142836166 67,28 PLN
K0396.16130stal8.8oksydowaneM16130163244176 44,67 PLN
K0396.20140stal8.8oksydowaneM20140184052226 115,67 PLN
K0396.10550stal nierdzewna A2-z połyskiemM5505121662,5 33,07 PLN
K0396.10650stal nierdzewna A2-z połyskiemM6506141874 27,01 PLN
K0396.10675stal nierdzewna A2-z połyskiemM6756141874 29,81 PLN
K0396.10850stal nierdzewna A2-z połyskiemM8508182294 30,95 PLN
K0396.10875stal nierdzewna A2-z połyskiemM8758182294 35,14 PLN
K0396.11075stal nierdzewna A2-z połyskiemM1075102026124 36,23 PLN
K0396.110100stal nierdzewna A2-z połyskiemM10100102026124 37,88 PLN
K0396.11275stal nierdzewna A2-z połyskiemM1275122530146 44,46 PLN
K0396.112100stal nierdzewna A2-z połyskiemM12100122530146 48,81 PLN
K0396.112120stal nierdzewna A2-z połyskiemM12120122530146 51,54 PLN
K0396.112130stal nierdzewna A2-z połyskiemM12130122536146 53,26 PLN
K0396.11475stal nierdzewna A2-z połyskiemM1475142836166 127,10 PLN
K0396.114130stal nierdzewna A2-z połyskiemM14130142836166 145,52 PLN
K0396.116130stal nierdzewna A2-z połyskiemM16130163244176 95,53 PLN
K0396.120140stal nierdzewna A2-z połyskiemM20140184052226 166,59 PLN

Wskazówki do tego artykułu

Śruby oczkowe to elementy mocujące ze stosunkowo dużym oczkiem i gwintem. Nazwa tego typu śrub pochodzi od znajdującego się na jednym jej końcu oczka. Śruba oczkowa wg normy DIN 444 jest podobna do tzw. »śruby z uchem, z tym że śruba oczkowa posiada dłuższy gwint, a śruba z uchem – większe oczko.

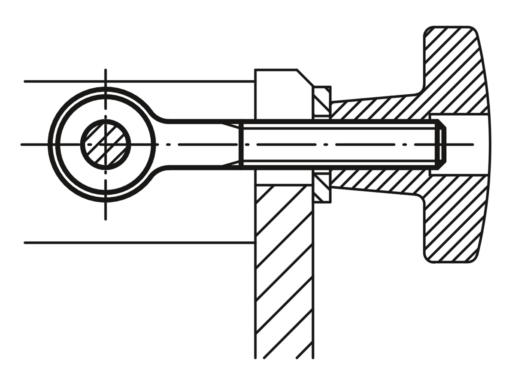

Z tego względu te dwa typy śrub znacznie różnią się pod względem możliwości zastosowania. Śrub oczkowych używa się przede wszystkim do mocowania różnych przedmiotów, np. lin stalowych, haków, trzpieni i szekli. Przykładem zastosowania w praktyce może być tzw. śruba rzymska z nakrętką zabezpieczającą i prętem gwintowanym.

Za pomocą tego rodzaju elementów napinających możliwe jest napinanie konstrukcji linowych i drutów. Ze względu na dużą wytrzymałość śruby oczkowe są również wykorzystywane do zabezpieczania ładunków i do unieruchamiania elementów w określonej pozycji. Śruby oczkowe często mocowane są za pomocą »nakrętek motylkowych. Umożliwia to szybkie zamocowanie i poluzowanie śruby. Ze względu na szerokie spektrum zastosowań śruby oczkowe DIN 444 są bardzo popularnym elementem konstrukcyjnym w budowie maszyn. Stosunkowo długi gwint umożliwia łatwy montaż w żądanym miejscu.

Śruby oczkowe KIPP są dostępne w sklepie internetowym w wersjach ze stali i stali nierdzewnej. Dostępne są również odpowiednie »sworznie osiowe" dopasowane do śruby oczkowej DIN 444.
