Opis artykułu/ilustracje produktu

OpisMateriał:Rękojeści nastawne:
uchwyt z termoplastu wzmocnionego włóknem szklanym, kolor ciemnoszary.
Części stalowe:
Klasa wytrzymałości 5.8.
Pozostałe elementy:
aluminium o dużej wytrzymałości.Wersja:Części stalowe – oksydowane.

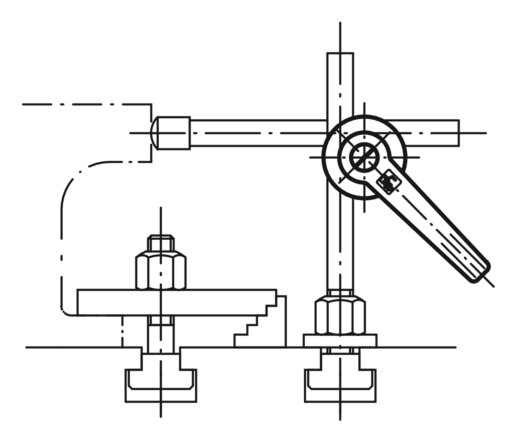

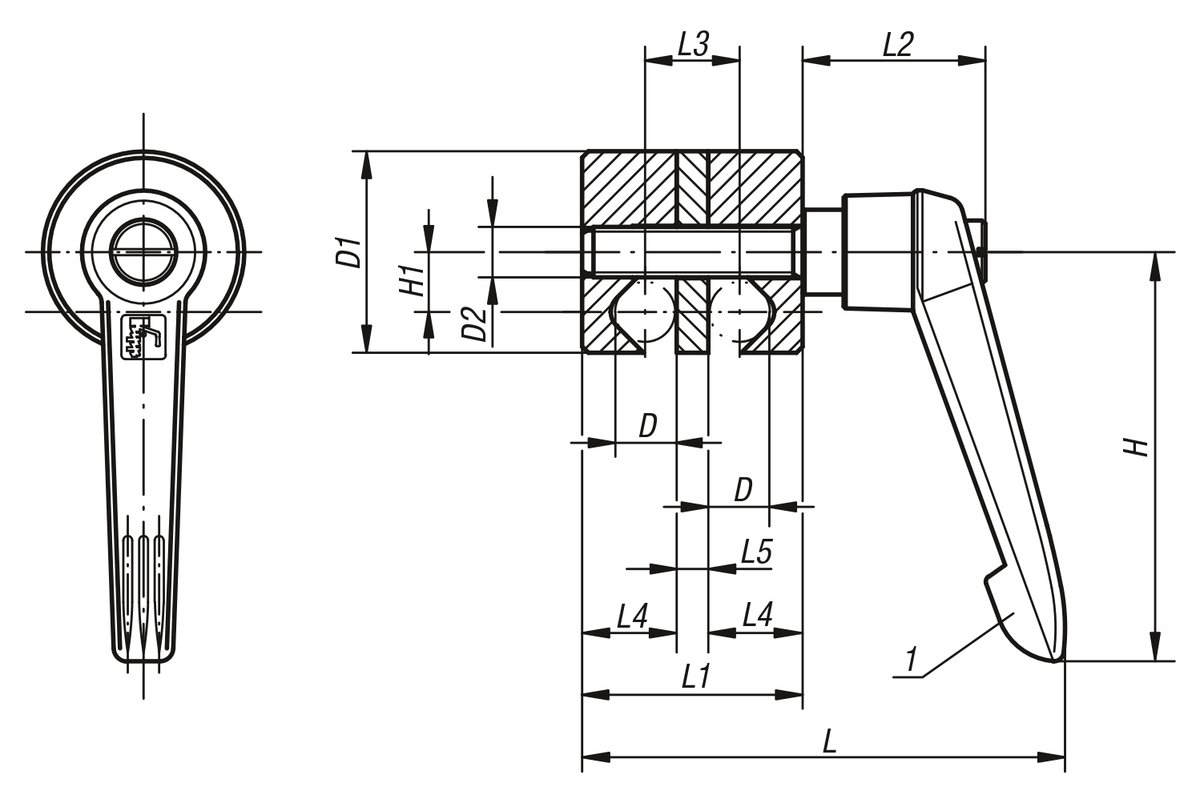

Aluminium anodowane (mosiądz wysokoniklowy).Wskazówka:Przeguby zaciskowe stosuje się do mocowania okrągłych profili (prętów, rur itp.), z możliwością bezstopniowej zmiany położenia. Prosta konstrukcja w połączeniu z rękojeścią nastawną umożliwia szybki zacisk.Wskazówka dotycząca planu:

1) Dźwignia zaciskowa

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0133 Łączniki zaciskowe

226 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	D	D1	D2	H	H1	L	L1	L2	L3	L4	L5	Cena
K0133.01	8	28	M8	65	8,5	72	31	29	13	13	5	136,45 PLN
K0133.02	10	32	M8	65	9,5	76	35	29	15	15	5	144,41 PLN
K0133.03	12	36	M8	65	10,5	81	40	29	18	17	6	164,94 PLN
K0133.04	16	45	M10	80	13,5	103	50	37,5	22	22	6	201,37 PLN
K0133.05	20	74	M10	95	22	131	70	42,5	30	30	10	323,47 PLN
