K0095

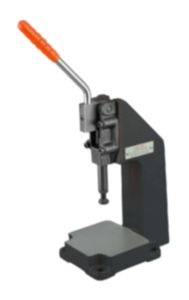

Praski kolanowe ręczne

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Dociskacze, napinacze suwakowe
    - Praski kolanowe ręczne

Opis artykułu/ilustracje produktu

OpisMateriał:Korpus praski – staliwo.
Napinacz suwakowy – patrz K0088.Wersja:Korpus praski lakierowany na czarno.
Napinacz suwakowy – patrz K0088.Wskazówka:Napinacze suwakowe z przekładaną dźwignią ręczną, jako komplet montażowy, można zamówić w razie potrzeby niezależnie. Dane techniczne i siły – patrz K0088.Wyposażenie:K0088
K0099
K0101
K0102
K0103

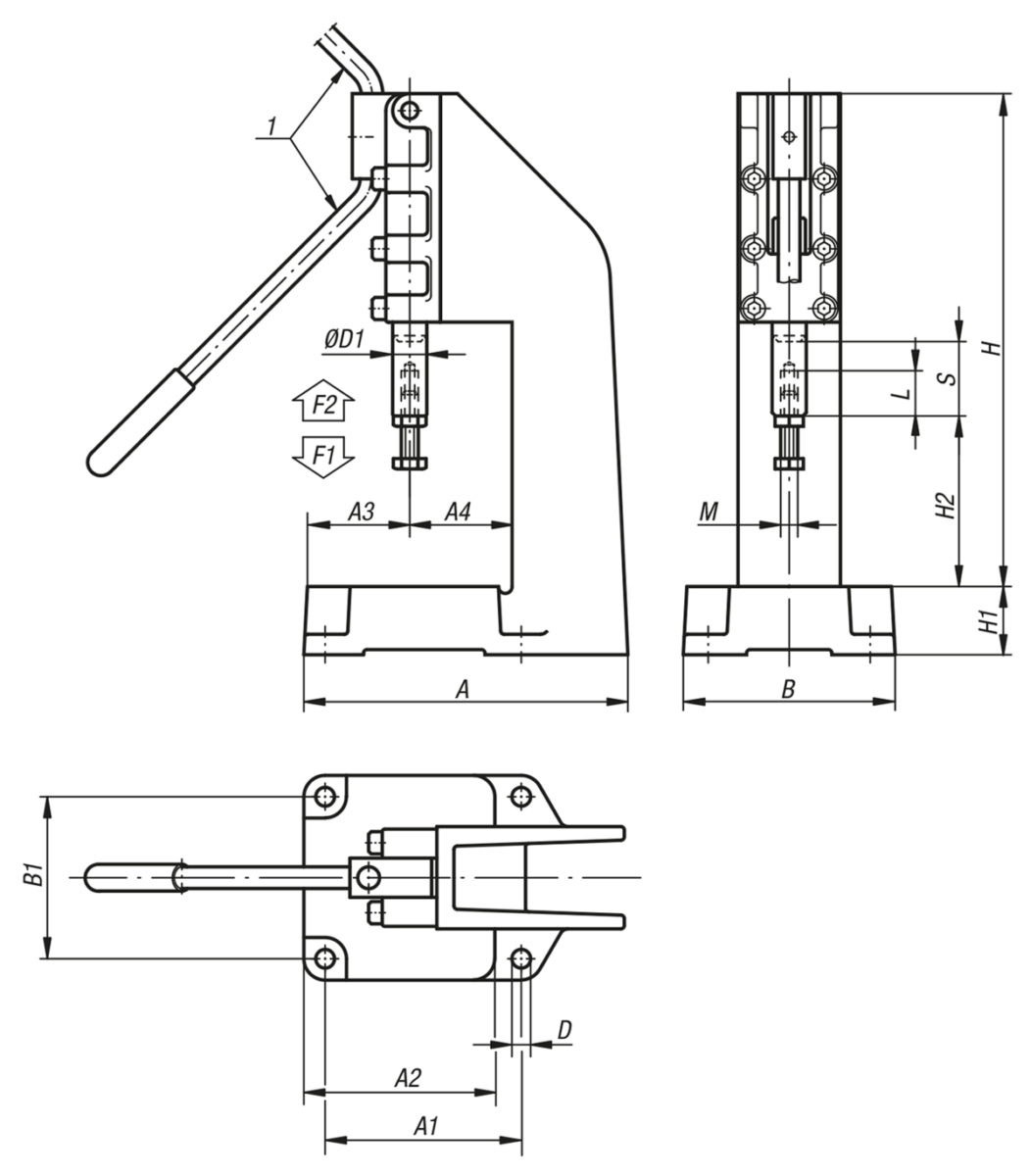

K0106Wskazówka dotycząca planu:

1) Mocowanie uchwytu możliwe z prawej lub lewej strony

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0095 Praski kolanowe ręczne

164 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	A	A1	A2	A3	A4	B	B1	D	D1	H	H1	H2	L	M	Skok S	Siła ręczna FH N	Siła trzymająca F2 N	Kąt rozwarcia rękojeści	Cena
K0095.0600	150	95	94	50	50	100	80	9	14	202	30	75	30	M8	32	140	6000	185°	1 193,09 PLN
K0095.1200	192	115	112	60	60	120	95	11	20	290	40	100	40	M10	50	150	12000	185°	1 877,21 PLN
K0095.2500	238	145	142	75	75	150	125	11	25	418	50	120	60	M12	75	170	25000	185°	2 589,10 PLN

Nr Zamówienia	Suwak rozszerzony / Siła zacisku F1 N	Cena
K0095.0600	5mm/1100N, 10mm/700N, 15mm/750N, 20mm/800N, 25mm/850N, 30mm/1460N, 31mm/1900N, 32mm/5800N	1 193,09 PLN
K0095.1200	5mm/1670N, 10mm/900N, 15mm/730N, 20mm/700N, 25mm/720N, 30mm/850N, 35mm/1000N, 40mm/1100N, 45mm/1500N, 48mm/2200N, 49mm/2900N, 50mm/9300N	1 877,21 PLN
K0095.2500	10mm/1000N, 20mm/720N, 30mm/600N, 40mm/700N, 50mm/880N, 60mm/1180N, 70mm/1900N, 72mm/2300N, 74mm/3530N, 75mm/11000N	2 589,10 PLN
