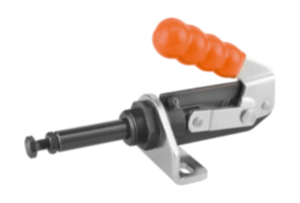

K0084Napinacze suwakowe z podstawą |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Stal.Wersja:Ocynkowane i pasywowane.
Suwak, korpus prowadnicy i śruba dociskowa fosforanowane.
Rękojeść z tworzywa sztucznego olejoodporna.Wskazówka:Napinacze pozostają stabilne w obu pozycjach rękojeści – zamkniętej i otwartej. Dlatego też mogą one zarówno wywierać nacisk jak i naciągać.
Ponadto przy pomocy dostarczonej nakrętki można montować napinacze w każdej żądanej pozycji.Wyposażenie:K0100
K0101
K0102
K0103
K0106Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
| Nr Zamówienia | Kąt
rozwarcia
rękojeści | Siła
ręczna
FH N | Siła
trzymająca
F2 N | Siła
zacisku
F1 N | Odpowiedni uchwyt
z tworzywa
sztucznego | CAD | Osp. | Cena | Zamów |
|---|
| K0084.0250 | 190° | 170 | 2500 | 1500 | K0100.23 |  |  | 141,43 PLN | | | K0084.0450 | 185° | 180 | 4000 | 2000 | K0100.30 | | | 204,78 PLN | |

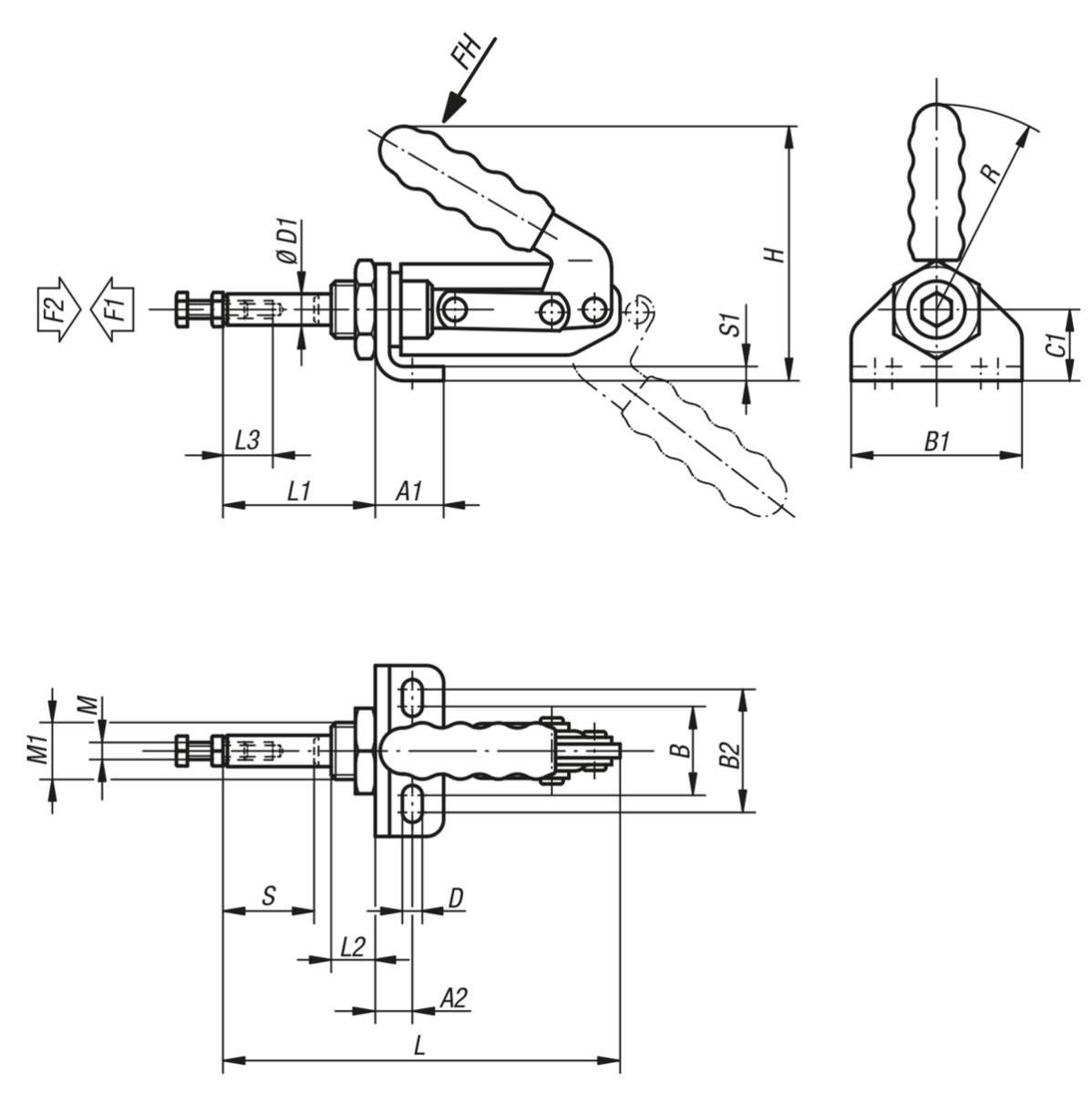

Nr Zamówienia
| A1 | A2 | B | B1 | B2 | C1 | D
| D1 | H | L | L1 | L2 | L3 | M | M1 | R | S1 | Skok
S | CAD | Osp. | Cena | Zamów |
|---|
| K0084.0250 | 23 | 13 | 30 | 57,5 | 42 | 25 | 6,5 | 11,1 | 85 | 136 | 52,5 | 14 | 12 | M6x25 | M20x1,5 | 60 | 4 | 32 | | | 141,43 PLN | | | K0084.0450 | 30 | 18 | 30 | 64 | 45 | 30 | 8,5 | 16 | 120 | 173 | 60 | 17 | 20 | M10x50 | M24x1,5 | 90 | 5 | 38 | | | 204,78 PLN | |
