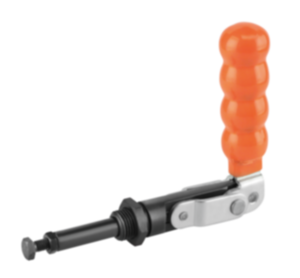

K0086Napinacze suwakowe bez podstawy |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Stal.Wersja:Ocynkowane i pasywowane.
Suwak, korpus prowadnicy i śruba dociskowa fosforanowane.
Rękojeść z tworzywa sztucznego olejoodporna.Wskazówka:Napinacze pozostają stabilne w obu pozycjach rękojeści – zamkniętej i otwartej. Dlatego też mogą one zarówno wywierać nacisk jak i naciągać.
Ponadto przy pomocy dostarczonej nakrętki można montować napinacze w każdej żądanej pozycji.Wyposażenie:K0100
K0101
K0102
K0103
K0106Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
| Nr Zamówienia | Kąt
rozwarcia
rękojeści | Siła
ręczna
FH N | Siła
trzymająca
F2 N | Siła
zacisku
F1 N | Odpowiedni uchwyt
z tworzywa
sztucznego | CAD | Osp. | Cena | Zamów |
|---|
| K0086.0350 | 185° | 110 | 3500 | 1500 | K0100.28 |  |  | 254,87 PLN | | | K0086.0550 | 185° | 140 | 5500 | 1600 | K0100.30 | | | 327,33 PLN | | | K0086.0750 | 185° | 160 | 7500 | 1600 | K0100.33 | | | 441,39 PLN | |

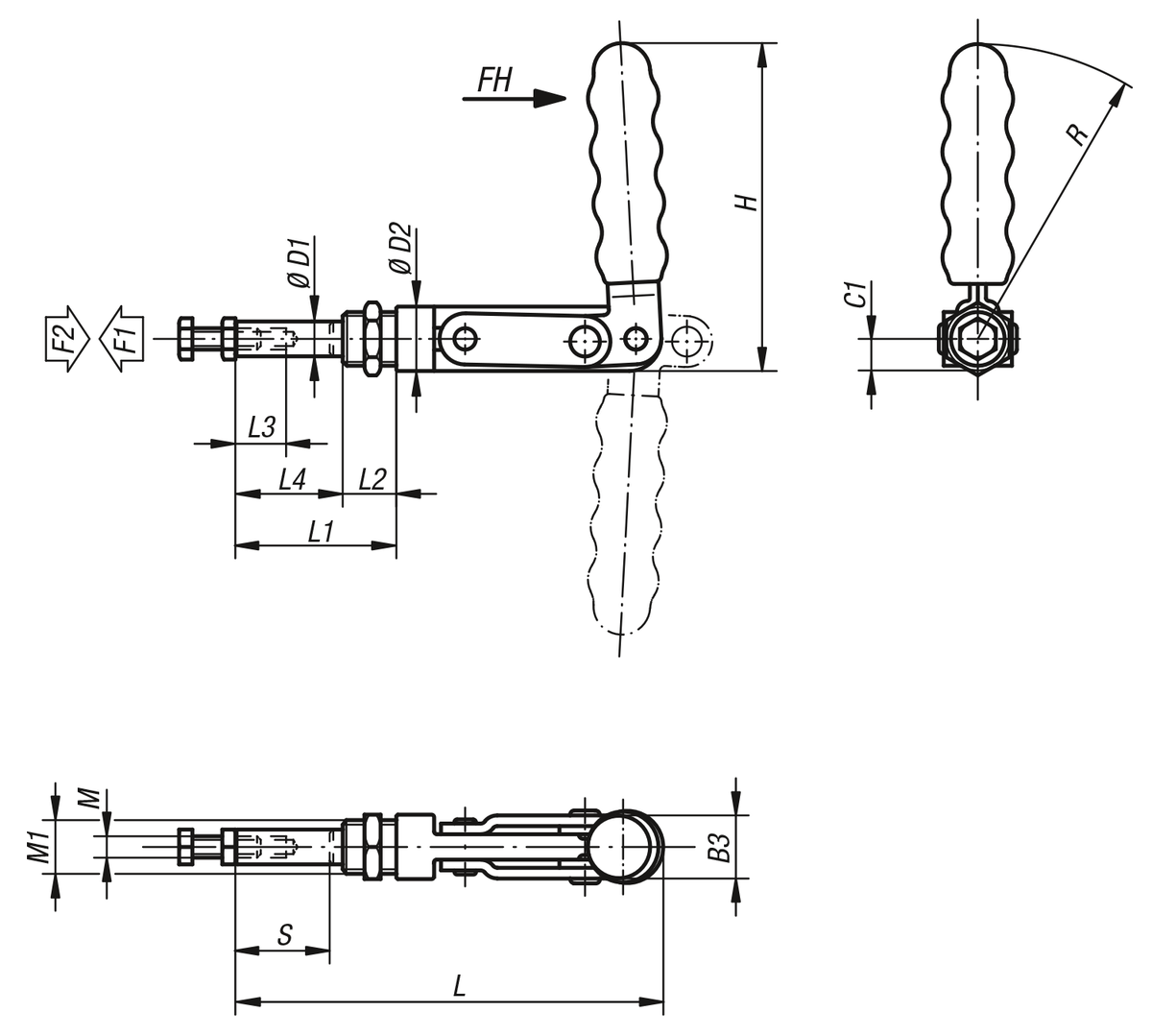

Nr Zamówienia
| B3 | C1 | D1
| D2 | H | L | L1 | L2 | L3 | L4 | M | M1 | R | Skok
S | CAD | Osp. | Cena | Zamów |
|---|
| K0086.0350 | 20,5 | 9,5 | 10 | 19 | 106,5 | 123 | 49 | 16 | 18 | 33 | M6x25 | M16x1,5 | 97 | 25 | | | 254,87 PLN | | | K0086.0550 | 24,5 | 12 | 13 | 24 | 130 | 159 | 60 | 20 | 30 | 40 | M8x40 | M20x1,5 | 118 | 38 | | | 327,33 PLN | | | K0086.0750 | 31 | 14,2 | 16 | 28,5 | 149 | 235 | 93 | 23 | 40 | 70 | M10x50 | M24x1,5 | 135 | 67 | | | 441,39 PLN | |
