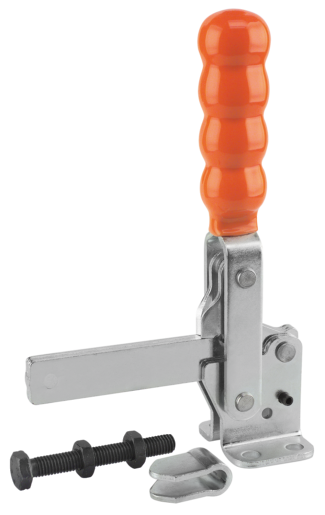

Dociskacze pionowe z przylgą poziomą i masywnym ramieniem
K0061

Dociskacze pionowe z przylgą poziomą i masywnym ramieniem

powrót

Opis artykułu/ilustracje produktu

OpisMateriał:Stal.Wersja:cynkowane i pasywowane.
Rękojeść z tworzywa sztucznego olejoodporna.
Wskazówka:Kąt rozwarcia między ramieniem a rękojeścią można zmniejszyć lub zwiększyć przekładając kołek oporowy do kolejnego otworu lub usuwając go.
Opaska zaciskowa wrzeciona - spawalna.
Wyposażenie:K0098
K0100
K0101
K0102
K0103
K0106
Wskazówka dotycząca planu:
1) Trzpień oporowy - pozycja 1
2) Trzpień oporowy - pozycja 2
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0061 Dociskacze pionowe z przylgą poziomą i masywnym ramieniem 228 kB
 Wskazówka techniczna 2,8 MB

Rysunki

Dociskacze pionowe z przylgą poziomą i masywnym ramieniem

Przegląd artykułów (skompresowany)

Wybór/filtr artykułów
Nr ZamówieniaKąt rozwarcia
ramienia
pozycja 1
Kąt rozwarcia
ramienia
pozycja 2
Kąt rozwarcia
ramienia
bez zderzaka
Kąt rozwarcia
rękojeści
pozycja 1
Kąt rozwarcia
rękojeści
pozycja 2
Kąt rozwarcia
rękojeści
bez zderzaka
Nr Zamówienia
adaptera kątowego
Odpowiedni uchwyt
z tworzywa
sztucznego
CADOsp.CenaZamów
K0061.025095°125°160°70°85°100°K0098.04K0100.28  99,94 PLN
K0061.0300105°-160°65°-90°-K0100.28  120,12 PLN
K0061.035090°120°180°70°80°110°K0098.06K0100.30  133,84 PLN
K0061.045090°125°180°70°85°110°K0098.06K0100.34  170,21 PLN
K0061.055090°120°180°65°80°110°-K0100.35  228,36 PLN
Nr ZamówieniaAA1A2A3BB1B3CC1C3DD1EHLL1M=Wrzeciono dociskoweSiła
ręczna
FH N
Siła
trzymająca
F1 N
Siła
trzymająca
F2 N
Siła
zacisku
F3 N
Siła
zacisku
F4 N
CADOsp.CenaZamów
K0061.025019358-324763117,517,57,18,32417511277M8x60190100028009001700  99,94 PLN
K0061.0300254391934,5526341917,588,324186143100M8x60130200037009001850  120,12 PLN
K0061.035032509-456484222228,310,33022014999M10x802302200450014003000  133,84 PLN
K0061.0450325310-4564105125268,712,332228180127M12x1002603200700014003000  170,21 PLN
K0061.0550517612,5-70951084323212,316,335312236160M16x1502903000800018003900  228,36 PLN
