Dociskacze pionowe z przylgą pionową i stałą śrubą dociskową
K0056

Dociskacze pionowe z przylgą pionową i stałą śrubą dociskową

powrót

Opis artykułu/ilustracje produktu

OpisMateriał:Stal.Wersja:Ocynkowane i chromianowane.
Śruba dociskowa i nakrętki fosforanowane.
Rękojeść – tworzywo sztuczne, olejoodporne.
Wskazówka:Kąt rozwarcia między ramieniem a rękojeścią można zmniejszyć lub zwiększyć przekładając kołek oporowy do kolejnego otworu lub usuwając go.

Wersja K0056.0150 dostarczana jest w komplecie ze stopką neoprenową.
Wyposażenie:K0100
K0101
K0102
K0103
K0106

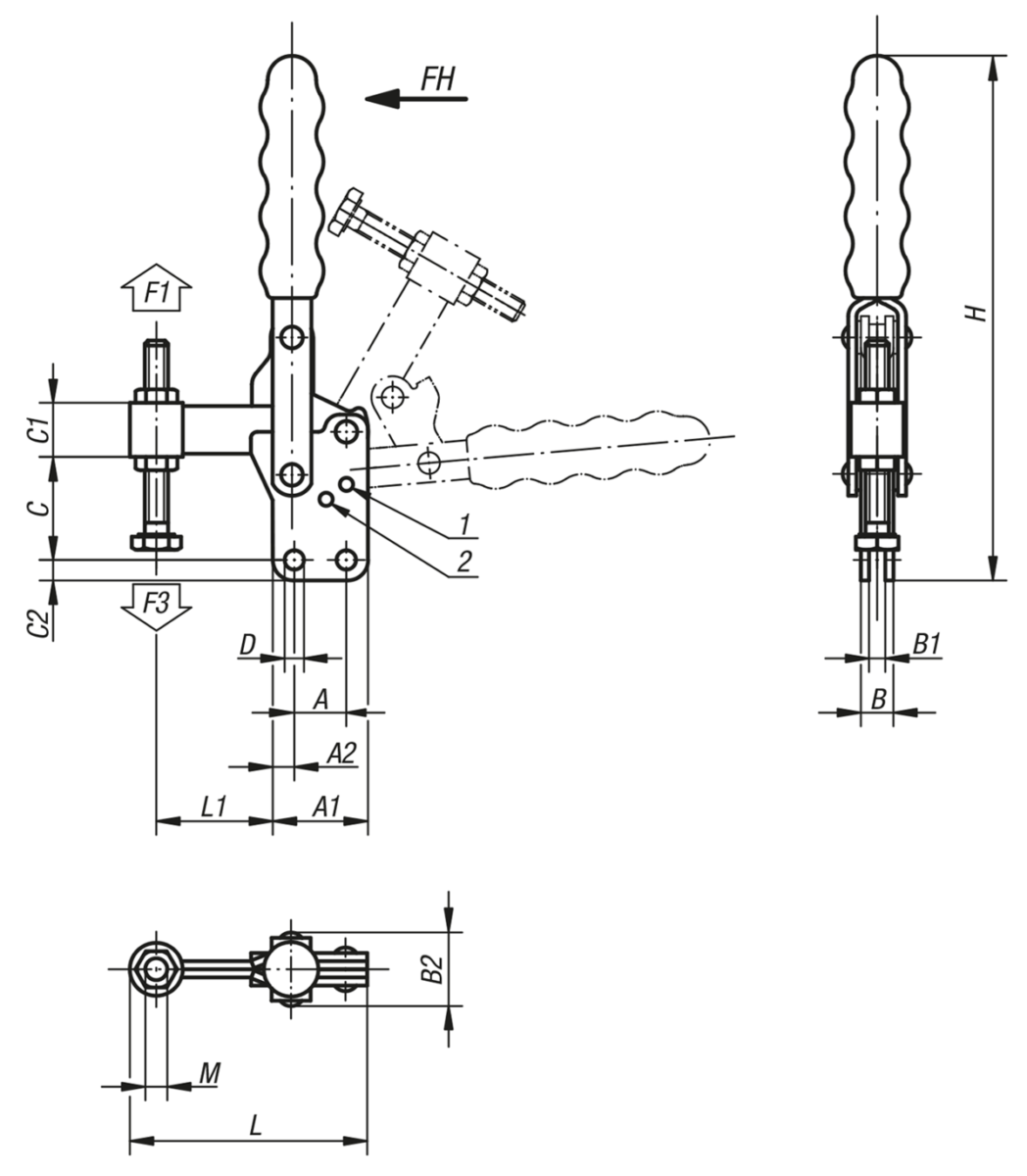

Wskazówka dotycząca montażu:
1) Trzpień oporowy - pozycja 1
2) Trzpień oporowy - pozycja 2
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0056 Dociskacze pionowe z przylgą pionową i stałą śrubą dociskową 160 kB
 Wskazówka techniczna 2,8 MB

Rysunki

Dociskacze pionowe z przylgą pionową i stałą śrubą dociskową

Przegląd artykułów (skompresowany)

Wybór/filtr artykułów
Nr ZamówieniaKąt rozwarcia
ramienia
pozycja 1
Kąt rozwarcia
ramienia
pozycja 2
Kąt rozwarcia
ramienia
bez zderzaka
Kąt rozwarcia
rękojeści
pozycja 1
Kąt rozwarcia
rękojeści
pozycja 2
Kąt rozwarcia
rękojeści
bez zderzaka
Odpowiedni uchwyt
z tworzywa
sztucznego
CADOsp.CenaZamów
K0056.015095°-185°75°-110°K0100.19  47,48 PLN
K0056.025095°125°160°70°85°100°K0100.28  73,39 PLN
K0056.035090°120°180°70°80°110°K0100.30  98,30 PLN
K0056.045090°125°180°70°85°110°K0100.34  125,05 PLN
K0056.055090°120°180°65°80°110°K0100.35  183,00 PLN
Nr Zamówienia

AA1A2BB1B2CC1C2DHLL1MSiła
ręczna
FH N
Siła
trzymająca
F1 N
Siła
zacisku
F3 N
CADOsp.CenaZamów
K0056.015012,72771262428115,45,11356026M6x501201500900  47,48 PLN
K0056.025019358126263721,577,11908745M8x6019025001150  73,39 PLN
K0056.035032509168335225,59,68,324012465M10x8023035001650  98,30 PLN
K0056.045032531020104257308,78,724613674M12x10026045001650  125,05 PLN
K0056.0550517612,52010411013812,712,3345197108M16x15029055001900  183,00 PLN
