Dociskacze pionowe z przylgą pionową i przestawną śrubą dociskową
K0055

Dociskacze pionowe z przylgą pionową i przestawną śrubą...

powrót

Opis artykułu/ilustracje produktu

OpisMateriał:Stal.Wersja:Ocynkowane i chromianowane.
Śruba dociskowa i nakrętki fosforanowane.
Rękojeść – tworzywo sztuczne, olejoodporne.
Wskazówka:Kąt rozwarcia między ramieniem a rękojeścią można zmniejszyć lub zwiększyć przekładając kołek oporowy do kolejnego otworu lub usuwając go.

Wersje K0055.0075 i K0055.0150 dostarczane są w komplecie ze stopką neoprenową.
Wyposażenie:K0100
K0101
K0102
K0103
K0106
K0107

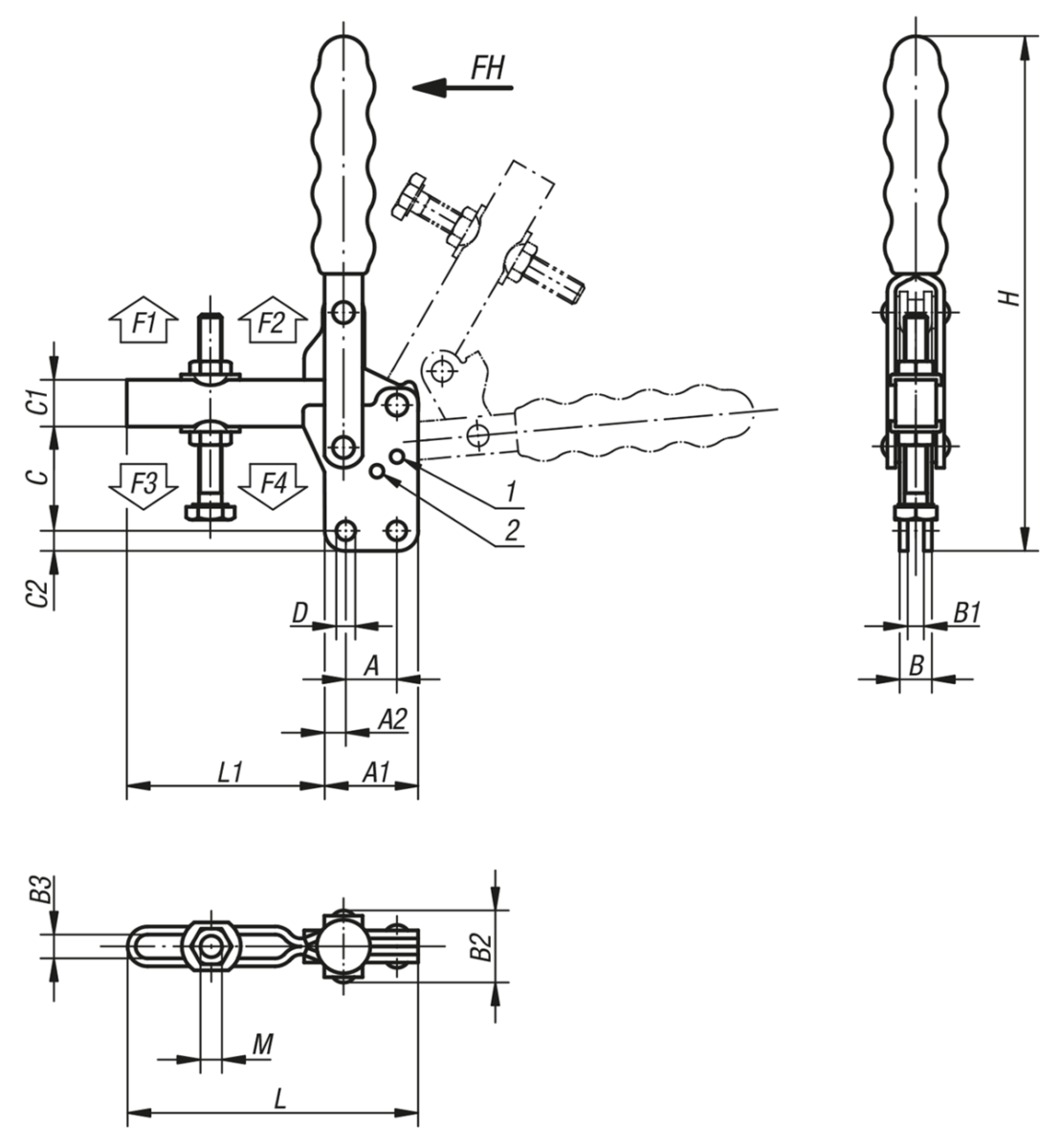

Wskazówka dotycząca planu:
1) Trzpień oporowy - pozycja 1
2) Trzpień oporowy - pozycja 2
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0055 Dociskacze pionowe z przylgą pionową i przestawną śrubą dociskową 186 kB
 Wskazówka techniczna 2,8 MB

Rysunki

Dociskacze pionowe z przylgą pionową i przestawną śrubą dociskową

Przegląd artykułów (skompresowany)

Wybór/filtr artykułów
Nr ZamówieniaKąt rozwarcia
ramienia
pozycja 1
Kąt rozwarcia
ramienia
pozycja 2
Kąt rozwarcia
ramienia
bez zderzaka
Kąt rozwarcia
rękojeści
pozycja 1
Kąt rozwarcia
rękojeści
pozycja 2
Kąt rozwarcia
rękojeści
bez zderzaka
Odpowiedni uchwyt
z tworzywa
sztucznego
CADOsp.CenaZamów
K0055.0075130°-195°90°-125°K0100.16  41,76 PLN
K0055.015095°-185°75°-110°K0100.19  47,48 PLN
K0055.025095°125°160°70°85°100°K0100.28  73,39 PLN
K0055.035090°120°180°70°80°110°K0100.30  98,30 PLN
K0055.045090°125°180°70°85°110°K0100.34  125,05 PLN
K0055.055090°120°180°65°80°110°K0100.35  160,03 PLN
Nr Zamówienia

AA1A2BB1B2B3CC1C2DHLL1MSiła
ręczna
FH N
Siła
trzymająca
F1 N
Siła
trzymająca
F2 N
Siła
zacisku
F3 N
Siła
zacisku
F4 N
CADOsp.CenaZamów
K0055.00751626584175,522954,41065731M5x35807001100500750  41,76 PLN
K0055.015012,7277126246,428115,45,11357043M6x50120135016508001050  47,48 PLN
K0055.025019358126268,83917,577,119011075M8x60190100028009001700  73,39 PLN
K0055.0350325091683310,654229,68,324514595M10x802302200450014003000  98,30 PLN
K0055.045032531020104213,559258,78,7246177124M12x1002603200700014003000  125,05 PLN
K0055.0550517612,520104116,51023212,712,3345230154M16x1502903000800018003900  160,03 PLN
