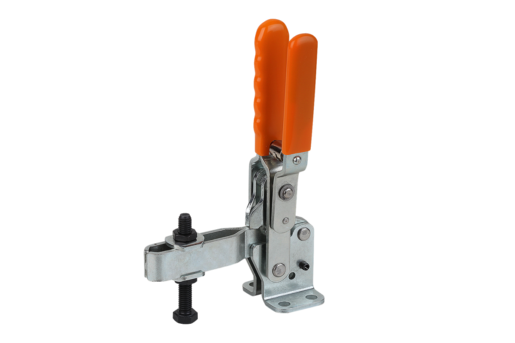

Dociskacze pionowe z blokadą z przylgą poziomą i przestawną śrubą dociskową
K0059

Dociskacze pionowe z blokadą z przylgą poziomą i przestawną...

powrót

Opis artykułu/ilustracje produktu

OpisMateriał:Stal.Wersja:Ocynkowane i chromianowane.
Rękojeść – tworzywo sztuczne, olejoodporne.
Wskazówka:Z blokadą ustalającą położenie zamknięte i położenie otwarte. Mechanizm blokujący z ochroną dla palców. Zabezpieczenie śruby dociskowej na końcu ramienia mocującego.
Kąt rozwarcia między ramieniem a rękojeścią można zmniejszyć wciskając kołek oporowy (pozycja 2).

Śruba dociskowa ze stopką neoprenową.
Wyposażenie:K0098
K0100
K0101
K0102
K0103
K0106
K0107
Wskazówka dotycząca montażu:
1) Trzpień oporowy - pozycja 1
2) Trzpień oporowy - pozycja 2
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0059 Dociskacze pionowe z blokadą z przylgą poziomą i przestawną śrubą dociskową 188 kB
 Wskazówka techniczna 2,8 MB

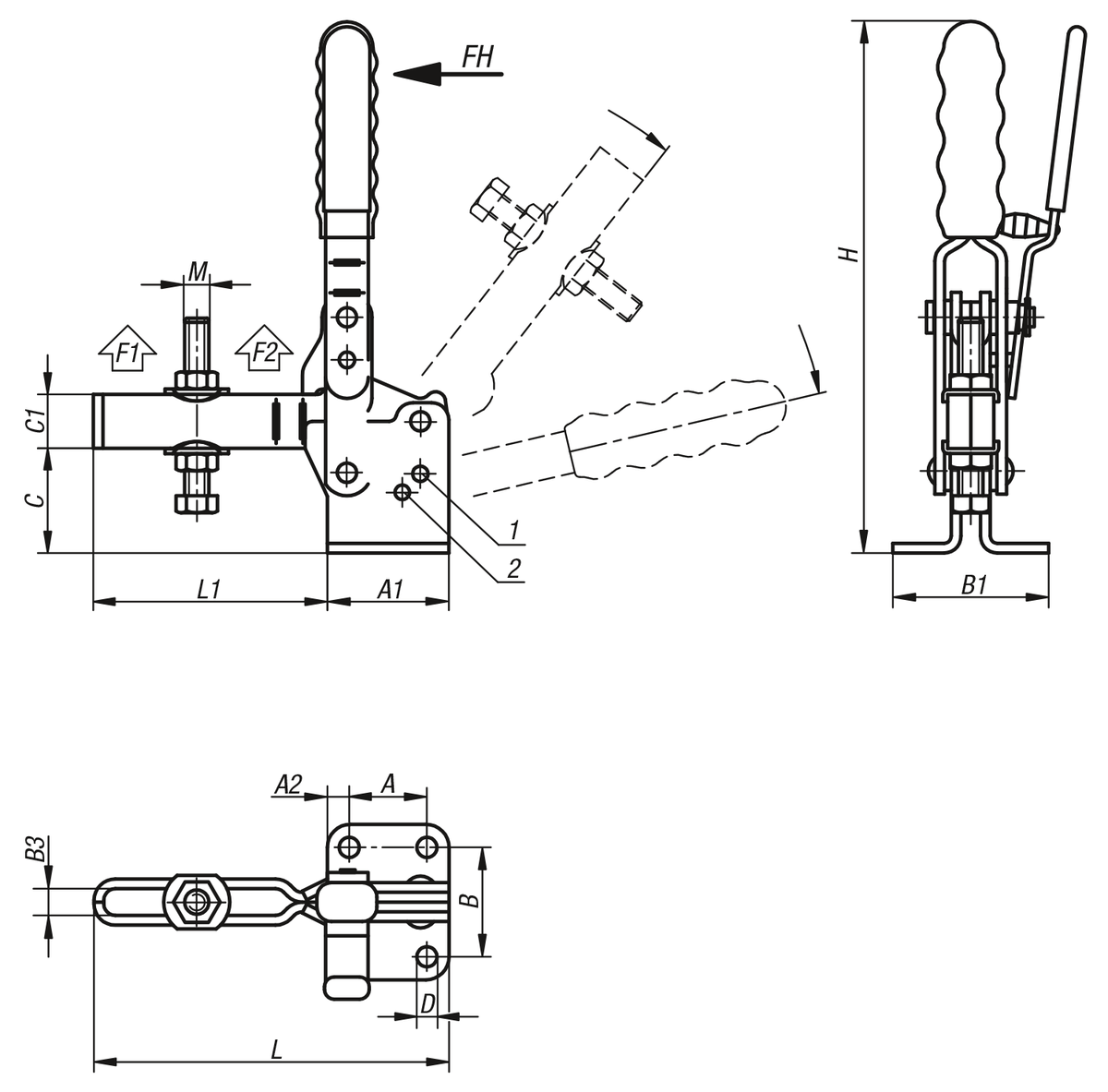

Rysunki

Dociskacze pionowe z blokadą z przylgą poziomą i przestawną śrubą dociskową

Przegląd artykułów (skompresowany)

Wybór/filtr artykułów
Nr ZamówieniaKąt rozwarcia
ramienia
pozycja 1
Kąt rozwarcia
ramienia
pozycja 2
Kąt rozwarcia
rękojeści
pozycja 1
Kąt rozwarcia
rękojeści
pozycja 2
Nr Zamówienia
adaptera kątowego
CADOsp.CenaZamów
K0059.025095°125°70°85°K0098.04  287,72 PLN
K0059.035090°120°70°80°K0098.06  338,49 PLN
Nr ZamówieniaAA1A2BB1B3CC1DHLL1MSiła
ręczna
FH N
Siła
trzymająca
F1 N
Siła
trzymająca
F2 N
CADOsp.CenaZamów
K0059.02501935832458,83217,57,117511075M8x6019010002800  287,72 PLN
K0059.035032509456410,643228,322014695M10x8023022004500  338,49 PLN
