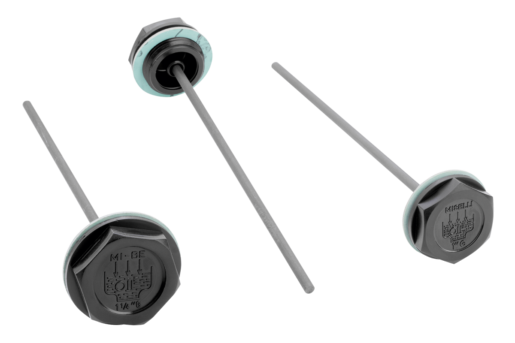

Korki gwintowane z bagnetem

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Olejowskazy, Korki odpowietrzające
    - Korki gwintowane z bagnetem

Opis artykułu/ilustracje produktu

OpisMateriał:Termoplast, poliamid 66.
Bagnet ze stali fosforanowanej cynkowo.Wersja:Płaska uszczelka nie zawiera azbestu.Wskazówka:Forma B posiada z boku łba sześciokątnego otwór odpowietrzający o średnicy od 2 do 3,5 mm, w zależności od wielkości korka gwintowanego.Zakres temperatury:Odporność termiczna na olej do 100°C Wskazówka dotycząca planu:

1) Uszczelka płaska
2) Otwór odpowietrzający tylko dla formy B

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1101 Korki gwintowane z bagnetem

170 kB

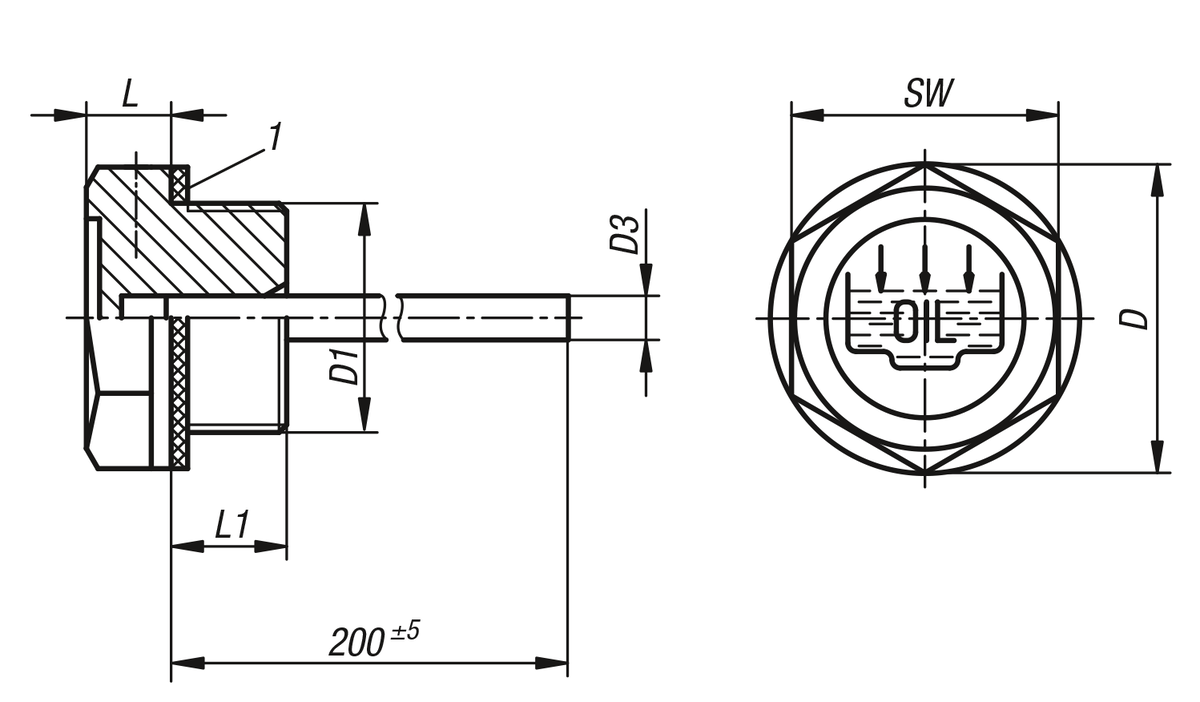

Korki gwintowane z bagnetem, forma A

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	D	D1	D3	L	L1	SW	Cena
K1101.119014	A	19	G1/4	4	7	9	17	7,56 PLN
K1101.122038	A	22	G3/8	4	7,5	10	18	7,67 PLN
K1101.128012	A	28	G1/2	4	7,5	11	24	8,16 PLN
K1101.134034	A	34	G3/4	5	9	11	30	10,04 PLN
K1101.142100	A	42	G1	5	10,5	12	36	12,10 PLN
K1101.151114	A	51	G1 1/4	5	12	13,5	42	16,20 PLN
K1101.1191415	A	19	M14X1,5	4	7	9	17	8,16 PLN
K1101.1211615	A	21	M16X1,5	4	7,5	10	18	8,96 PLN
K1101.1261815	A	26	M18X1,5	4	7,5	10	21	9,50 PLN
K1101.1282015	A	28	M20X1,5	4	8	10	24	9,61 PLN
K1101.1282215	A	28	M22X1,5	4	8	11	24	9,78 PLN

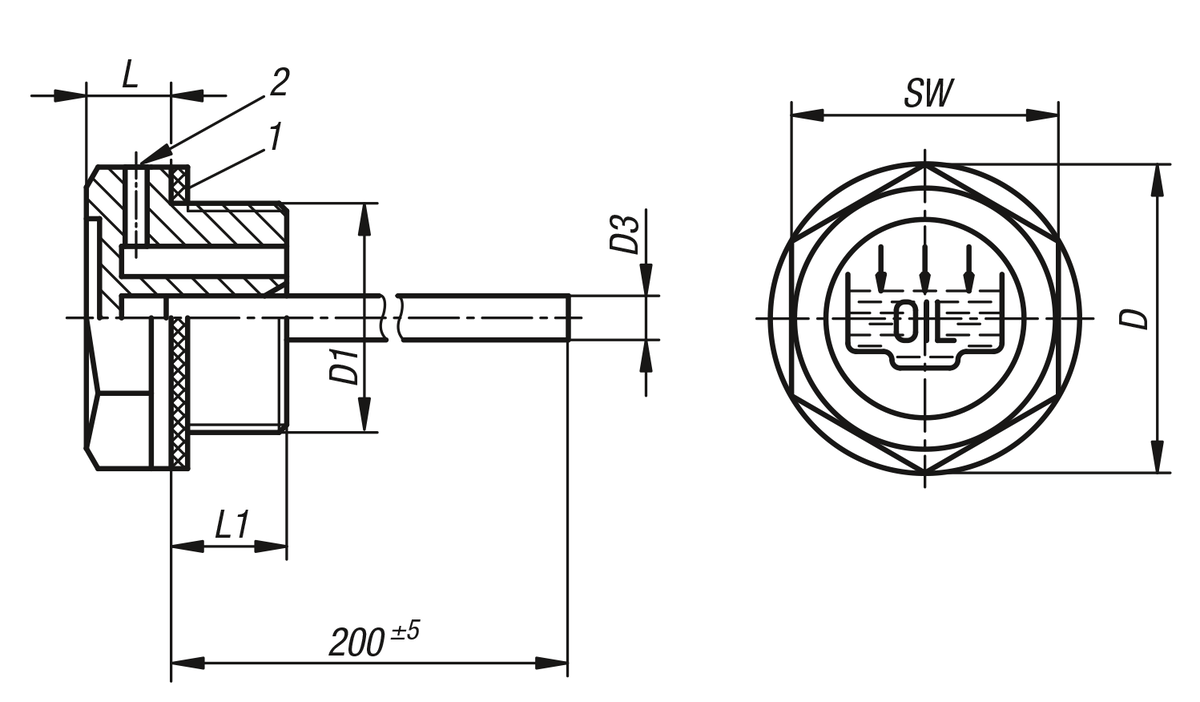

Korki gwintowane z bagnetem, forma B

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	D	D1	D3	L	L1	SW	Cena
K1101.219014	B	19	G1/4	4	7	9	17	7,67 PLN
K1101.222038	B	22	G3/8	4	7,5	10	18	7,88 PLN
K1101.228012	B	28	G1/2	4	7,5	11	24	8,53 PLN
K1101.234034	B	34	G3/4	5	9	11	30	10,32 PLN
K1101.242100	B	42	G1	5	10,5	12	36	13,39 PLN
K1101.251114	B	51	G1 1/4	5	12	13,5	42	17,34 PLN
K1101.2191415	B	19	M14X1,5	4	7	9	17	9,50 PLN
K1101.2211615	B	21	M16X1,5	4	7,5	10	18	10,32 PLN
K1101.2261815	B	26	M18X1,5	4	7,5	10	21	10,64 PLN
K1101.2282015	B	28	M20X1,5	4	8	10	24	11,02 PLN
